Осциллограф цифровой смешанных сигналов RIGOL MSO4014 4 канала 100 МГц 38C000242

Артикул: 38C000242

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенность -

Цифровые смешанных сигналов

Тип дисплея -

Диагональ 9” (229 мм), ЖК, TFT матрица

Вес -

Около 4,8 кг (7,1 кг с упаковкой)

Дополнительные возможности -

USB-интерфейс / Дымоуловитель / Разъем RJ12

Мощность, Вт -

175

Разрядность -

5 бит, 6 бит, 7 бит, 8 бит

Напряжение питания -

100 ~ 120 Вэфф. AC, 50/60 Гц/400 Гц; 100 ~ 240 Вэфф. AC, 50/60 Гц

Разрешение дисплея -

800 (по горизонтали) × 480 (по вертикали) точек

Интерфейсы связи -

2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output

Динамический диапазон -

±10,0 В+ пороговое значение

Напряжение, В -

230

Полоса пропускания, МГц -

100

Потребляемая мощность -

<120 Вт

Напряжение -

100 ~ 120 Вэфф. AC, 50/60 Гц/400 Гц 100 ~ 240 Вэфф. AC, 50/60 Гц

Входной импеданс -

Аналоговые каналы: 1 MΩ±1% || 14 пФ ±3 пФ или 50 Ом±1,5%; Цифровые каналы: 101 кΩ±1% || 9 пФ±1 пФ

Диапазон смещения -

На импедансе 50 Ом ±1,2 В (1 мВ/дел ~ 124 мВ/дел) ±12 В (126 мВ/дел ~ 1 В/дел)

Режимы -

Y-T, X-Y, самописец, задержка

Измерения -

Курсорные, 5 измерений одновременно

Статистика -

Среднее, максимальное, минимальное, девиация, количество измерений

Характеристики -

Значене

Время нарастания -

≤3,5 нс (типичное)

Диапазон -

0 ~ 127, 0 ~ 255, 0 ~ 1023

Характеристика -

Значение

Регистрация -

Режим

Макс. дискретизация (реальное время) -

Аналоговые каналы: 4 Гвыб/сек (2 Гвыб/сек - 2 канала); Цифровые каналы: 1 Гвыб/сек

Режим высокого разрешения -

12 бит (на развертках ≥5 мкс/дел при 4 Гвыб/сек или ≥10 мкс/дел при 2 Гвыб/сек)

Вход -

Связьвходу

Учет ослабления пробников -

0,01х-1000х с шагом 1-2-5

Максимальное входное напряжение (1 МОм) -

300 Вскз CAT I, 100 Вскз CAT II

Ограничение полосы пропускания -

20 МГц, полный диапазон

Параметры горизонтальной системы -

Скорость захвата осциллограмм

Интерполяция -

(sin x)/x

Коэффициент развертки -

5 нс/дел ~ 1000 с/дел, с шагом 1~2~5

Погрешность временной базы -

±4 ppm

Максимальная задержка -

Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....1000 с

Параметры вертикальной системы (аналоговые каналы) -

Вертикальное разрешение

Вертикальное отклонение -

1 мВ/дел ~ 5 В/дел на импедансе 1 МОм; 1 мВ/дел ~ 1 В/дел на импедансе 50 Ом

Полоса пропускания для однократного сигнала -

DC ~ 100 МГц

Низкочастотный предел -

≤5 Гц ( на входе BNC)

Погрешность коэф.усиления -

±2% полной шкалы

Погрешность смещения -

0,1 дел ±2 мВ ±0,5% смещения на развертке 200 мВ/дел~5 В/дел 0,1 дел ±2 мВ ±1,5% смещения на развертке 2 мВ/дел~195 мВ/дел

Изоляция между каналами -

≥40 дБ

Параметры вертикальной системы (цифровые каналы) -

Вертикальное разрешение

Выбор значения порога -

TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В); 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Пользовательский

Диапазон установки порога -

±20,0 В с шагом 10 мВ

Точность установки порога -

±100 мВ + 3% от установленного значения

Минимальный размах напряжения -

500 мВпик-пик

Отображение -

5 измерений одновременно

Частотомер -

Встроенный, 6 разрядов

Математические операции -

A+B, A-B, A*B, A/B, FFT, редактир. расширенные функции, логические операции

FFT окна -

Прямоугольник, Hanning, Blackman, Hamming

Логические операции -

AND, OR, NOT, XOR

Математические функции -

Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent

Декодирование -

Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция для 4-х кан.моделей), FlexRay (опция)

Диапазон уровня запуска -

Внутренний

EXT -

±0,8 В

Режим запуска -

Авто, обычный, одиночный

Фильтрация -

Срез ФВЧ (50 кГц), ФНЧ (5 кГц)

Блокировка уровня запуска -

100 нс ~ 10 с

Запуск по фронту -

Нарастающий, спадающий, нарастающий&спадающий

Запуск по длительности импульса -

4 нс ~ 4 с

Диапазон установок -

4 нс ~ 4 с

Запуск по ранту -

Условие запуска

Запуск по скорости нарастания -

Условие запуска

Ширина окна (время) -

10 нс ~ 1 с

Запуск по N фронту -

Тип фронта

Время -

40 нс ~ 1 с

Номер фронта -

1 ~ 65535

Запуск по видеосигналу -

480P, 576P, 720P, 1080P, 1080i HDTV

Cтандарт -

480P, 576P, 720P, 1080P, 1080i HDTV

Запуск по шаблону -

Установка шаблона

RS232/UART запуск -

Полярность

Условие запуска -

Start, Error, Check Error, Data

Скорость -

2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская

I2C запуск -

Условие запуска

Разрядность адреса -

7 бит, 8 бит, 10 бит

Длина -

1 ~ 5 байт

SPI запуск -

Условие

Значение удержания -

100 нс ~ 1 нс

Установка -

H, L, X

CAN запуск -

Тип сигнала

Точки выбора -

От 5% до 95%

Тип окна -

Data, Remote, Error, OverLoad

Тип ошибки -

Bit Fill, Answer Error, Check Error, Format Error, Random Error

FlexRay запуск -

Скорость

USB запуск -

Скорость сигнала

Количество цветов -

160 000 цветов

Послесвечение -

Мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно

Выходное напряжение (типичное) -

Амплитуда 3 Вп-п

Частота (типичное) -

Меандр 1 кГц

Стандартный -

2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output

Предохранитель -

3 A, T тип, 250 В

Габаритные размеры -

440 мм × 218 мм × 130,0 мм (Ш*В*Г)

Выбор значения порога (цифровые каналы) -

TTL (1,4 В), 5,0 В CMOS (+2,5 В), 3,3 В CMOS (+1,65 В), 2,5 В CMOS (+1,25 В), 1,8 В CMOS (+0,9 В), ECL (-1,3 В), PECL (+3,7 В), LVDS (+1,2 В), 0 В, Пользовательский

Габаритные размеры (Ш*В*Г) -

440 мм × 218 мм × 130,0 мм

Полоса пропускания для аналогового периодического сигнала (-3 дБ -

DC ~ 100 МГц

Глубина записи -

Аналоговые каналы: 140 М точек (выбор 14 М; 1,4 М; 140 К; 14 К)

Количество измерительных каналов -

С 4 измерительными каналами

Полоса пропускания -

100 МГц

Частота дискретизации -

4 Гвыб/сек (аналоговые), 1 Гвыб/сек (цифровые)

Тип разъема -

Цифровой

ОПИСАНИЕ

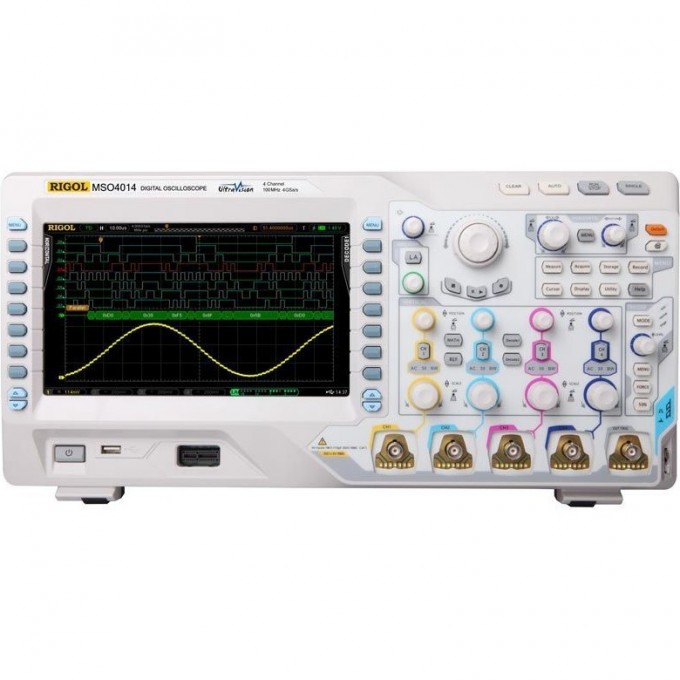

Цифровой осциллограф Rigol MSO4014 предназначен для анализа и диагностики цифровых и аналоговых устройств. Модель сочетает в себе высокую скорость захвата осциллограмм, большую длину записи и расширенные возможности анализа сигналов. Осциллограф оснащен 4 аналоговыми каналами с полосой пропускания 100 МГц и частотой дискретизации 4 Гвыб/сек (2 Гвыб/сек на 2 канала) в реальном времени, а также 16 цифровыми каналами с дискретизацией 1 Гвыб/сек.

Устройство использует технологию UltraVision, обеспечивающую скорость захвата до 110 000 осциллограмм в секунду и глубину записи до 140 миллионов точек. Отображение сигнала выполняется с изменяемой яркостью (до 256 градаций) в зависимости от интенсивности. Расширенная система синхронизации поддерживает запуск по сигналам шин I²C, RS-232, SPI, CAN, USB. Встроенный 16-канальный логический анализатор расширяет функциональность при работе со смешанными сигналами.

Rigol MSO4014 подходит для инженеров-разработчиков, специалистов по отладке и диагностике электронных систем. Его функционал позволяет проводить измерения с высоким разрешением (12 бит), использовать различные математические операции (A+B, A-B, A*B, A/B, FFT, логические операции) и декодировать данные популярных последовательных шин. Устройство оснащено 9-дюймовым ЖК TFT дисплеем с разрешением 800x480 точек и 160 000 цветов.

Осциллограф имеет стандартные интерфейсы: 2 USB Host, USB-device, LAN, VGA, а также выход AUX и вход/выход 10 МГц. Питание осуществляется от сети 100-240 В переменного тока. Потребляемая мощность не превышает 120 Вт.

Особенности осциллографа цифрового Rigol MSO4014:

• Технология UltraVision со скоростью захвата до 110 000 осциллограмм в секунду;
• Длина записи до 140 миллионов точек;
• Отображение сигнала с изменяемой яркостью (до 256 градаций);
• Расширенная система синхронизации с запуском по сигналам шин I²C, RS-232, SPI, CAN, USB;
• Встроенный 16-канальный логический анализатор.
