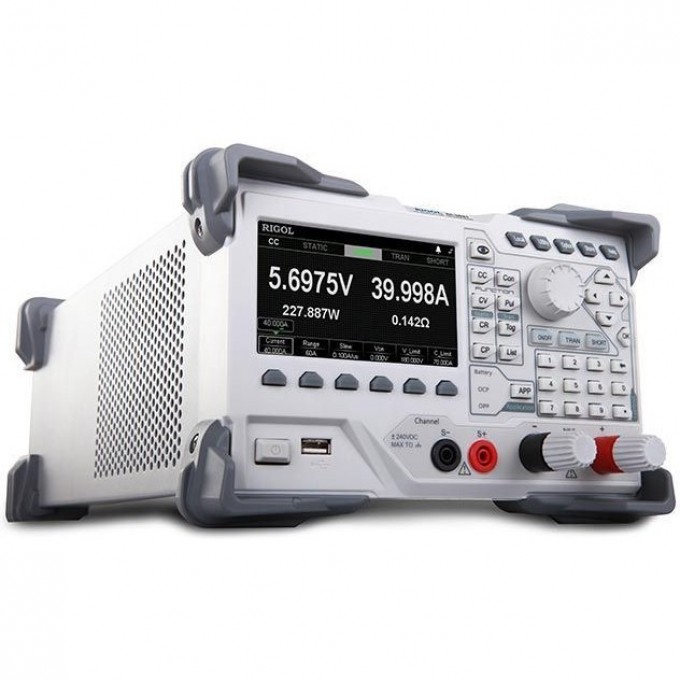

Электронная программируемая нагрузка RIGOL 200 Вт 150 В 40 А DL3021

Электронная программируемая нагрузка Rigol DL3021 предназначена для тестирования источников питания, аккумуляторов и других электронных компонентов. Устройство обеспечивает стабилизацию напряжения (CV), тока (CC), сопротивления (CR) и мощности (CP), что позволяет проводить комплексные испытания в различных режимах. Максимальная мощность нагрузки составляет 200 Вт, входное напряжение до 150 В и входной ток до 40 А.

Модель DL3021 оснащена цветным ЖК-дисплеем 4,3 дюйма для удобного отображения параметров и режимов работы. Поддерживается динамический режим до 15 кГц и функция работы по списку до 512 шагов, что расширяет возможности автоматизированного тестирования. Точность установки составляет 0,05%, обеспечивая высокую достоверность измерений. Устройство имеет четырехпроводную схему подключения для компенсации падения напряжения и функцию измерения реальных текущих параметров.

Эта электронная нагрузка подходит для использования в научно-исследовательских лабораториях, на производстве электроники, а также для сервисных центров. Она позволяет проводить тестирование на перегрузку по току (OCP) и мощности (OPP), эмуляцию короткого замыкания и тестирование батарей. Наличие различных интерфейсов, таких как USB, RS-232, LAN, Digital I/O, обеспечивает гибкость интеграции в тестовые системы.

Устройство оснащено кнопкой включения/отключения входных терминалов и имеет защиту по току, напряжению, мощности, от перегрева и от неправильной полярности. Минимальное разрешение в режиме считывания составляет 0,1 мВ / 0,1 мА. В комплектацию входит сама электронная нагрузка Rigol DL3021.

• Электронная нагрузка постоянного тока;
• Статические режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CP;
• Динамическое тестирование;
• Непрерывный режим до 15 кГц;
• Импульсный режим;
• Режим запуска от одиночного импульса;
• Задание крутизны нарастающего и спадающего фронта;
• Функция работы по списку (тайминг) до 512 шагов;
• Режимы тестирования источников питания на перегрузку по току OCP и мощности OPP;
• Функция задания минимального напряжения Von;
• Режим тестирования батарей;
• Режим тестирования на соответствие источников питания заявленным выходным параметрам тока и напряжения;
• Эмуляция режима КЗ;
• Четырехпроводная схема подключения источника питания для компенсации падения напряжения;
• Функция измерения реальных текущих параметров на входных терминалах;
• Минимальное разрешение в режиме считывания 0,1 мВ / 0,1 мА;
• Кнопка включения / отключения входных терминалов;
• Графическая визуализация режима работы;
• Три режима запуска: ручной с передней панели, внешний запуск (через цифровой порт Digital I/O, через управляющую SCPI команду);
• Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности;
• Цветной графический 4,3" ЖК дисплей.
