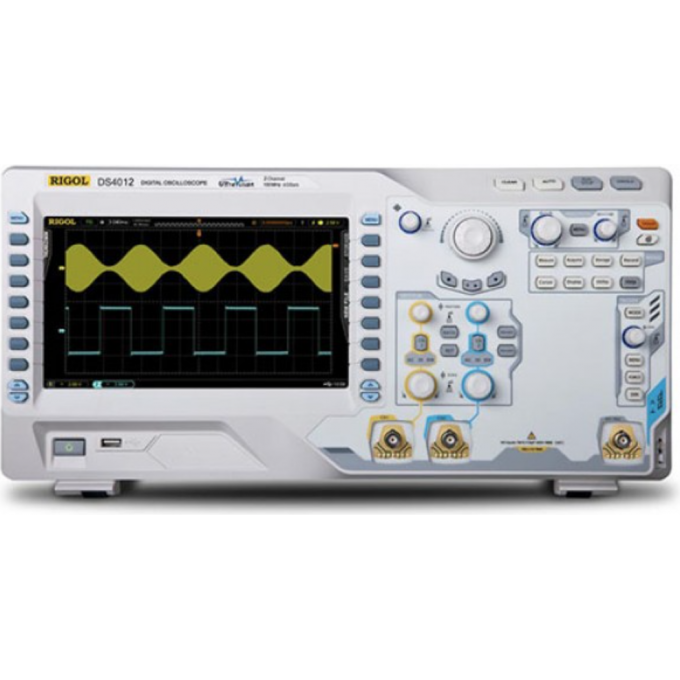

ХАРАКТЕРИСТИКИ
Тип дисплея
- Диагональ 9” (229 мм) , ЖК, TFT матрица
Дополнительные возможности
- USB-интерфейс / Дымоуловитель / Разъем RJ12
Разрядность
- 5 бит, 6 бит, 7 бит, 8 бит
Напряжение питания
- 100 ~ 120 Вэфф. AC, 50/60 Гц/400 Гц; 100 ~ 240 Вэфф. AC, 50/60 Гц
Разрешение дисплея
- 800 (по горизонтали) × 480 (по вертикали) точек
Интерфейсы связи
- 2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output
Полоса пропускания, МГц
- 500
Потребляемая мощность
- <120 Вт
Напряжение
- 100 ~ 120 Вэфф. AC, 50/60 Гц/400 Гц 100 ~ 240 Вэфф. AC, 50/60 Гц
Входной импеданс
- 1 MΩ±1% || 14 пФ ±3 пФ или 50 Ом±1,5%
Диапазон смещения
- На импедансе 50 Ом ±1,2 В (1 мВ/дел ~ 124 мВ/дел) ±12 В (126 мВ/дел ~ 1 В/дел)
Режимы
- Y-T, X-Y, самописец, задержка
Статистика
- Среднее, максимальное, минимальное, девиация, количество измерений
Время нарастания
- ≤700 пс (типичное)
Диапазон
- 0 ~ 127, 0 ~ 255, 0 ~ 1023
Характеристика
- Значение
Макс. дискретизация (реальное время)
- 4 Гвыб/сек (2 Гвыб/сек - 2 канала)
Режим высокого разрешения
- 12 бит (на развертках ≥5 мкс/дел при 4 Гвыб/сек или ≥10 мкс/дел при 2 Гвыб/сек)
Вход
- Связьвходу: открытый, закрытый, земля
Учет ослабления пробников
- 0,01х-1000х с шагом 1-2-5
Максимальное входное напряжение (1 МОм)
- 300 Вскз CAT I, 100 Вскз CAT II
Ограничение полосы пропускания
- 20 МГц, 100 МГц, 200 МГц, полный диапазон
Параметры горизонтальной системы
- Скорость захвата осциллограмм
Коэффициент развертки
- 1 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы
- ±4 ppm
Максимальная задержка
- Пред-запуск: ≥ 1 ширины экрана; Пост-запуск: 1 с....1000 с
Вертикальное отклонение
- 1 мВ/дел ~ 5 В/дел на импедансе 1 МОм; 1 мВ/дел ~ 1 В/дел на импедансе 50 Ом
Полоса пропускания для однократного сигнала
- DC ~ 500 МГц
Низкочастотный предел
- ≤5 Гц (на входе BNC)
Погрешность коэф.усиления
- ±2% полной шкалы
Погрешность смещения
- 0,1 дел ±2 мВ ±0,5% смещения на развертке 200 мВ/дел~5 В/дел; 0,1 дел ±2 мВ ±1,5% смещения на развертке 2 мВ/дел~195 мВ/дел
Изоляция между каналами
- ≥40 дБ
Отображение
- 5 измерений одновременно
Частотомер
- Встроенный, 6 разрядов
Математические операции
- A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
FFT окна
- Прямоугольник, Hanning, Blackman, Hamming
Логические операции
- AND, OR, NOT, XOR
Математические функции
- Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
Декодирование
- Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция для 4-х кан.моделей), FlexRay (опция)
Диапазон уровня запуска
- Внутренний
Режим запуска
- Авто, обычный, одиночный
Фильтрация
- Срез ФВЧ (50 кГц), ФНЧ (5 кГц)
Блокировка уровня запуска
- 100 нс ~ 10 с
Запуск по фронту
- Нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса
- Условие запуска, диапазон установок: 4 нс ~ 4 с
Диапазон установок
- 4 нс ~ 4 с
Запуск по ранту
- Условие запуска
Запуск по скорости нарастания
- Условие запуска
Ширина окна (время)
- 10 нс ~ 1 с
Запуск по N фронту
- Тип фронта, Время: 40 нс ~ 1 с, Номер фронта: 1 ~ 65535
Запуск по видеосигналу
- Cистема, Cтандарт: 480P, 576P, 720P, 1080P, 1080i HDTV
Cтандарт
- 480P, 576P, 720P, 1080P, 1080i HDTV
Запуск по шаблону
- Установка шаблона
RS232/UART запуск
- Полярность, Условие запуска: Start, Error, Check Error, Data, Скорость: 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская, Разрядность: 5 бит, 6 бит, 7 бит, 8 бит
Условие запуска
- Start, Error, Check Error, Data
Скорость
- 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская
I2C запуск
- Условие запуска, Разрядность адреса: 7 бит, 8 бит, 10 бит, Диапазон: 0 ~ 127, 0 ~ 255, 0 ~ 1023, Длина: 1 ~ 5 байт
Разрядность адреса
- 7 бит, 8 бит, 10 бит
SPI запуск
- Условие, Значение удержания: 100 нс ~ 1 нс, Установка: H, L, X
Значение удержания
- 100 нс ~ 1 нс
CAN запуск
- Тип сигнала, Точки выбора: от 5% до 95%, Тип окна: Data, Remote, Error, OverLoad, Тип ошибки: Bit Fill, Answer Error, Check Error, Format Error, Random Error
Точки выбора
- От 5% до 95%
Тип окна
- Data, Remote, Error, OverLoad
Тип ошибки
- Bit Fill, Answer Error, Check Error, Format Error, Random Error
FlexRay запуск
- Скорость
USB запуск
- Скорость сигнала
Количество цветов
- 160 000 цветов
Послесвечение
- Мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
Выходное напряжение (типичное)
- Амплитуда 3 Вп-п
Частота (типичное)
- Меандр 1 кГц
Стандартный
- 2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output
Предохранитель
- 3 A, T тип, 250 В
Габаритные размеры
- 440 мм × 218 мм × 130,0 мм (Ш*В*Г)
Отображение измерений
- 5 измерений одновременно
Статистика измерений
- Среднее, максимальное, минимальное, девиация, количество измерений
Фильтрация запуска
- Срез ФВЧ (50 кГц), ФНЧ (5 кГц)
Габаритные размеры (Ш*В*Г)
- 440 мм × 218 мм × 130,0 мм
Параметры вертикальной системы
- Вертикальное разрешение
Полоса пропускания для аналогового периодического сигнала (-3 дБ
- DC ~ 500 МГц
Количество измерительных каналов
