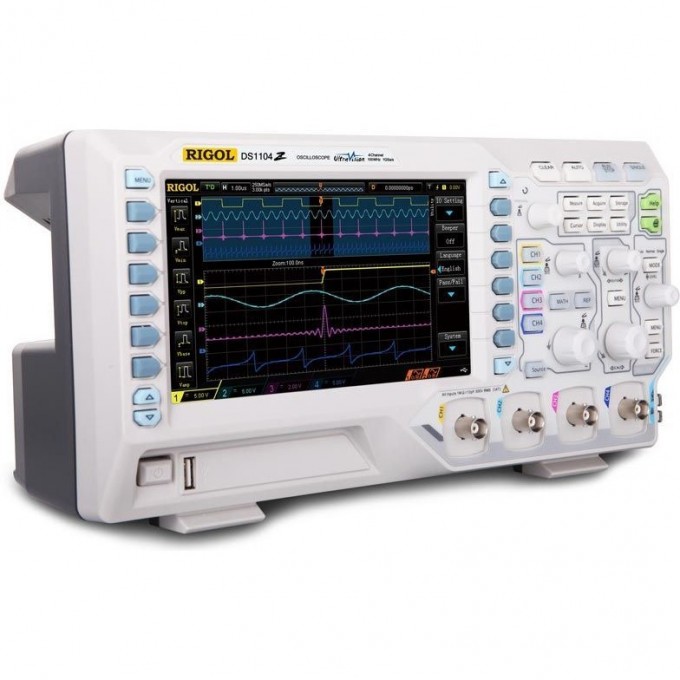

Осциллограф цифровой четырехканальный RIGOL 100 МГц 1 Гвыб/с DS1104Z

Цифровой осциллограф Rigol DS1104Z представляет собой четырехканальный прибор с полосой пропускания 100 МГц. Он обеспечивает максимальную частоту дискретизации 1 Гвыб/с (500 Мвыб/с на 2 канала, 250 Мвыб/с на 4 канала) и оснащен цветным TFT-дисплеем 17,8 см (7") с разрешением 800 х 480 пикселей. Устройство предназначено для анализа сигналов в различных областях электроники и инженерии.

Осциллограф Rigol DS1104Z обладает глубиной записи до 12 М точек и входным импедансом 1 МОм. Поддерживает 24 автоматических измерения и различные математические операции, включая FFT. Интерфейсы включают USB-host, USB-device, LAN и AUX, что обеспечивает гибкость подключения и передачи данных. Прибор работает от сети переменного тока 100 ~ 240 В с частотой 45 ~ 440 Гц и потребляет менее 50 Вт.

Устройство оснащено функциями запуска по различным условиям, включая фронт, длительность импульса, рант, окно, N фронт, видеосигнал, шаблон, задержку, истечение времени, длительность события, установку/удержание. Поддерживается опциональное декодирование шин RS232/UART, I2C и SPI. Эти возможности делают его подходящим для отладки и тестирования цифровых и аналоговых схем.

Осциллограф Rigol DS1104Z поставляется с базовым набором функций для анализа сигналов. Дополнительные возможности, такие как расширенные режимы запуска и декодирование шин, могут быть доступны в качестве опций. Прибор разработан для использования в образовательных учреждениях, исследовательских лабораториях и производственных предприятиях, где требуется точный и надежный анализ электрических сигналов.

• Количество канал��в: 4;
• Полоса пропускания: 100 МГц;
• Максимальная частота дискретизации: 1 Гвыб/с (500 Мвыб/с на 2 канала, 250 Мвыб/с - 4 канала);
• Максимальный объем памяти: 12 М;
• Входной импеданс: 1 МОм;
• Измерения: 24 автоизмерения;
• Интерфейсы: USB-host, USB-device, LAN, AUX;
• Дисплей: 17,8 см (7"), цветной, TFT, 800 х 480;
• Режим дискретизации: Реальное время;
• Учет ослабления пробников: 0,01х-1000х с шагом 1-2-5;
• Максимальное входное напряжение: 300 Вскз CAT I, 100 Вскз CAT II;
• Ограничение полосы пропускания: 20 МГц, полный диапазон;
• Интерполяция: (sin x)/x;
• Глубина записи: Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М (опция); Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М (опция); Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М (опция);
• Коэффициент развертки: 5 нс/дел ~ 50 с/дел, с шагом 1~2~5;
• Погрешность временной базы: ≤±25 ppm;
• Максимальная задержка: Пред-запуск: ≥ 1 ширины экрана; Пост-запуск: 1 с....100000 с;
• Режимы: Y-T, X-Y, самописец, задержка;
• Вертикальное отклонение: 1 мВ/дел ~ 10 В/дел;
• Диапазон смещения: ±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел);
• Полоса пропускания для аналогового периодического сигнала: DC ~ 100 МГц;
• Полоса пропускания для однократного сигнала: DC ~ 100 МГц;
• Низкочастотный предел: ≤5 Гц (на входе BNC);
• Время нарастания: ≤3,5 нс (типичное);
• Погрешность коэф.усиления: <10 мВ: ±4% от полной шкалы; ≥10 мВ: ±3% от полной шкалы;
• Погрешность смещения: ±0,1 дел ±2 мВ ±1%смещения;
• Изоляция между каналами: ≥40 дБ;
• Отображение: 5 измерений одновременно;
• Статистика: Среднее, максимальное, минимальное, девиация, количество измерений;
• Частотомер: встроенный, 6 разрядов;
• Математические операции: A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs;
• FFT окна: прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник;
• Шкала для FFT окна: dB/dBm, Vrms;
• Количество шин для декодирования: 2;
• Декодирование: Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция);
• Диапазон уровня запуска: Внутренний;
• Режим запуска: Авто, обычный, одиночный;
• Фильтрация: Срез ФВЧ (75 кГц), ФНЧ (75 кГц);
• Блокировка уровня запуска: 16 нс ~ 10 с;
• Чувствительность триггера: 1 дел (< 5 мВ); 0,3 дел (>5 мВ);
• Запуск по фронту: нарастающий, спадающий, нарастающий&спадающий;
• Запуск по длительности импульса: 8 нс ~ 10 с;
• Запуск по ранту (опция AT-DS1000): условие запуска;
• Запуск по окну (опция AT-DS1000): Фронт;
• Позиция запуска: Вход, выход, время;
• Ширина окна (время): 8 нс ~ 4 с;
• Запуск по N фронту (опция AT-DS1000): Тип фронта;
• Время: 16 нс ~ 10 с;
• Номер фронта: 1 ~ 65535;
• Скорость нарастания (Slope): Скорость сигнала;
• Условие запуска: 8 нс ~ 10 с;
• Запуск по видеосигналу: Cистема;
• Стандарт: 480P, 576P HDTV;
• Запуск по шаблону: Установка шаблона;
• Запуск по задержке (опция AT-DS1000): Фронт;
• Условие задержки: >, <, внутри интервала<>, вне интервала ><;
• Длительность задержки: 8 нс ~ 10 с;
• Запуск по истечении времени (TimeOut) (опция AT-DS1000): Фронт;
• Установка времени: 16 нс ~ 10 с;
• Запуск по длительности события: Установка;
• Длительность: 8 нс ~ 10 с;
• Запуск Установка/Удержание (Setup/Hold): Фронт;
• Установка: H, L;
• Время установки: 8 нс ~ 1 с;
• Время удержания: 8 нс ~ 1 с;
• RS232/UART запуск (опция AT-DS1000): Полярность;
• Скорость: 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User;
• Разрядность: 5 bit, 6 bit, 7 bit, 8 bit;
• I2C запуск (опция AT-DS1000): Условие запуска;
• Разрядность адреса: 7 бит, 8 бит, 10 бит;
• Диапазон: от 0x0 до 0x7F, от 0x0 до 0xFF, от 0x0 до 0x3FF;
• Длина: 1 ~ 5 байт;
• SPI запуск (опция AT-DS1000): Условие;
• Значение удержания: 16 нс ~ 10 нс;
• Тип дисплея: диагональ 7” , ЖК, TFT матрица;
• Разрешение дисплея: 800 (по горизонтали) × 480 (по вертикали) точек;
• Количество цветов: 160 000 цветов;
• Послесвечение: мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно;
• Тип отображения: векторный, точками;
• Выходное напряжение (типичное): амплитуда 3 Вп-п;
• Частота (типичное): Меандр 1 кГц;
• Стандартный: USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail);
• Предохранитель: 2 A, T тип, 250 В.
