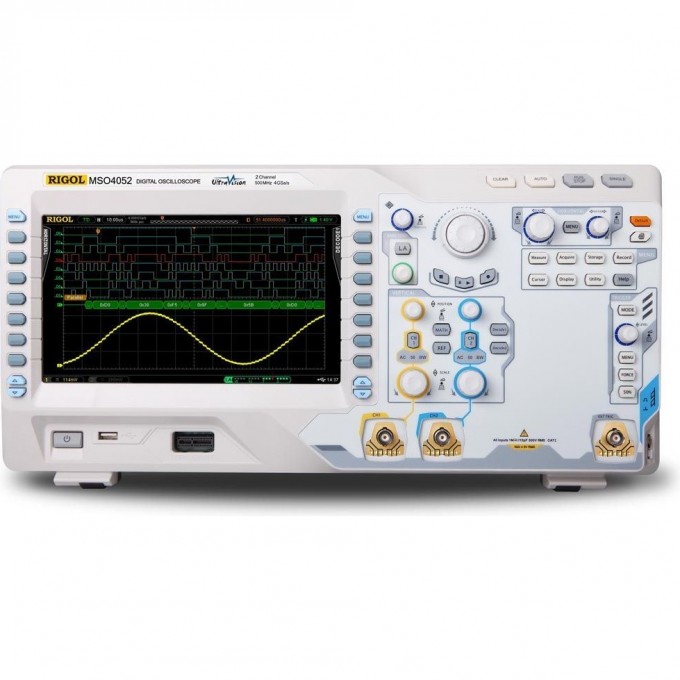

ХАРАКТЕРИСТИКИ
Тип дисплея
- Диагональ 9” (229 мм) , ЖК, TFT матрица
Диагональ дисплея
- 9” (229 мм)
Дополнительные возможности
- USB-интерфейс / Дымоуловитель / Разъем RJ12
Разрядность
- 5 бит, 6 бит, 7 бит, 8 бит
Разрешение дисплея
- 800x480 точек
Интерфейсы связи
- 2 USB Host, USB-device, LAN, VGA, выход AUX, 10MHz input/output
Динамический диапазон
- ±10,0 В+ пороговое значение
Полоса пропускания, МГц
- 350
Потребляемая мощность
- <120 Вт
Напряжение
- 100 ~ 120 Вэфф. AC, 50/60 Гц/400 Гц 100 ~ 240 Вэфф. AC, 50/60 Гц
Входной импеданс
- Аналоговые каналы: 1 MΩ±1% || 14 пФ ±3 пФ или 50 Ом±1,5%; Цифровые каналы: 101 кΩ±1% || 9 пФ±1 пФ
Диапазон смещения
- На импедансе 50 Ом ±1,2 В (1 мВ/дел ~ 124 мВ/дел) ±12 В (126 мВ/дел ~ 1 В/дел)
Режимы
- Y-T, X-Y, самописец, задержка
Статистика
- Среднее, максимальное, минимальное, девиация, количество измерений
Диапазон
- 0 ~ 127, 0 ~ 255, 0 ~ 1023
Характеристика
- Значение
Макс. дискретизация (реальное время)
- Аналоговые каналы: 4 Гвыб/сек (2 Гвыб/сек - 2 канала) Цифровые каналы: 1 Гвыб/сек
Режим высокого разрешения
- 12 бит
Учет ослабления пробников
- 0,01х-1000х с шагом 1-2-5
Максимальное входное напряжение (1 МОм)
- 300 Вскз CAT I, 100 Вскз CAT II
Ограничение полосы пропускания
- 20 МГц, 100 МГц, 200 МГц, полный диапазон
Параметры горизонтальной системы
- Скорость захвата осциллограмм
Коэффициент развертки
- 2 нс/дел ~ 1000 с/дел
Погрешность временной базы
- ±4 ppm
Максимальная задержка
- Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....1000 с
Параметры вертикальной системы (аналоговые каналы)
- Вертикальное разрешение
Вертикальное отклонение
- 1 мВ/дел ~ 5 В/дел (1 МОм); 1 мВ/дел ~ 1 В/дел (50 Ом)
Полоса пропускания для однократного сигнала
- DC ~ 350 МГц
Низкочастотный предел
- ≤5 Гц ( на входе BNC)
Погрешность коэф.усиления
- ±2% полной шкалы
Погрешность смещения
- 0,1 дел ±2 мВ ±0,5% смещения на развертке 200 мВ/дел~5 В/дел 0,1 дел ±2 мВ ±1,5% смещения на развертке 2 мВ/дел~195 мВ/дел
Изоляция между каналами
- ≥40 дБ
Параметры вертикальной системы (цифровые каналы)
- Вертикальное разрешение
Выбор значения порога
- TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В); 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Пользовательский
Диапазон установки порога
- ±20,0 В с шагом 10 мВ
Точность установки порога
- ±100 мВ + 3% от установленного значения
Минимальный размах напряжения
- 500 мВпик-пик
Отображение
- 5 измерений одновременно
Частотомер
- Встроенный, 6 разрядов
Математические операции
- A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
FFT окна
- Прямоугольник, Hanning, Blackman, Hamming
Логические операции
- AND, OR, NOT, XOR
Математические функции
- Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
Декодирование
- Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция для 4-х кан.моделей), FlexRay (опция)
Диапазон уровня запуска
- Внутренний
Режим запуска
- Авто, обычный, одиночный
Фильтрация
- Срез ФВЧ (50 кГц), ФНЧ (5 кГц)
Блокировка уровня запуска
- 100 нс ~ 10 с
Запуск по фронту
- Нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса
- Условие запуска
Диапазон установок
- 4 нс ~ 4 с
Запуск по ранту
- Условие запуска
Запуск по скорости нарастания
- Условие запуска
Ширина окна (время)
- 10 нс ~ 1 с
Запуск по N фронту
- Тип фронта
Запуск по видеосигналу
- Cистема
Cтандарт
- 480P, 576P, 720P, 1080P, 1080i HDTV
Запуск по шаблону
- Установка шаблона
RS232/UART запуск
- Полярность
Условие запуска
- Start, Error, Check Error, Data
Скорость
- 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская
I2C запуск
- Условие запуска
Разрядность адреса
- 7 бит, 8 бит, 10 бит
Значение удержания
- 100 нс ~ 1 нс
Точки выбора
- От 5% до 95%
Тип окна
- Data, Remote, Error, OverLoad
Тип ошибки
- Bit Fill, Answer Error, Check Error, Format Error, Random Error
FlexRay запуск
- Скорость
USB запуск
- Скорость сигнала
Количество цветов
- 160 000 цветов
Послесвечение
- Мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
Выходное напряжение (типичное)
- Амплитуда 3 Вп-п
Частота (типичное)
- Меандр 1 кГц
Стандартный
- 2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output
Предохранитель
- 3 A, T тип, 250 В
Габаритные размеры
- 440 мм × 218 мм × 130,0 мм
Полоса пропускания для аналогового периодического сигнала (-3 дБ
- DC ~ 350 МГц
Количество измерительных каналов
