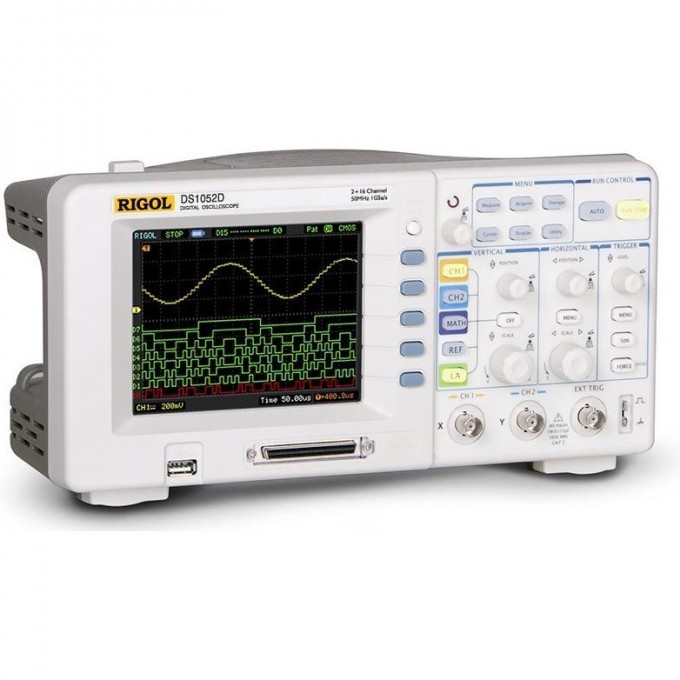

Цифровой осциллограф смешанных сигналов RIGOL DS1000D/E 50 МГц DS1052D

Цифровой осциллограф смешанных сигналов Rigol DS1052D представляет собой двухканальный прибор начального уровня. Он обладает полосой пропускания 50 МГц и максимальной частотой дискретизации 1 Гвыб/с в реальном времени, а также 10 Гвыб/с в эквивалентном режиме. Устройство оснащено 2 аналоговыми каналами и 16-канальным логическим анализатором, что позволяет работать как с аналоговыми, так и с цифровыми сигналами.

Осциллограф Rigol DS1052D имеет максимальный объем памяти 1 М и входной импеданс 1 МОм. Поддерживается 20 функций автоматических измерений. Для подключения предусмотрены интерфейсы USB Device/Host, RS-232 и P/F Out. Визуализация данных осуществляется на цветном 5,7-дюймовом TFT-дисплее с разрешением 320x234 пикселей.

Данный осциллограф предназначен для широкого круга пользователей, включая студентов, инженеров-разработчиков и специалистов по ремонту электроники, которым требуется бюджетное решение для анализа смешанных сигналов. Встроенный логический анализатор расширяет функциональность прибора, делая его универсальным инструментом для отладки и тестирования цифровых схем.

Питание устройства осуществляется от сети переменного тока 100-240В с частотой 50 Гц. Мощность потребления составляет 175 Вт. Дополнительные возможности включают USB-интерфейс и разъем RJ12.

• 2 аналоговых канала;
• 16-канальный логический анализатор;
• Полоса пропускания 50 МГц;
• Частота дискретизации 1 Гвыб/с (реальное время), 10 Гвыб/с (эквивалентный режим);
• Объем памяти 1 М;
• Цветной 5,7” TFT дисплей (320x234);
• 20 функций автоматических измерений;
• Интерфейсы USB Device/Host, RS-232, P/F Out;
• Бюджетное решение для начального уровня.
