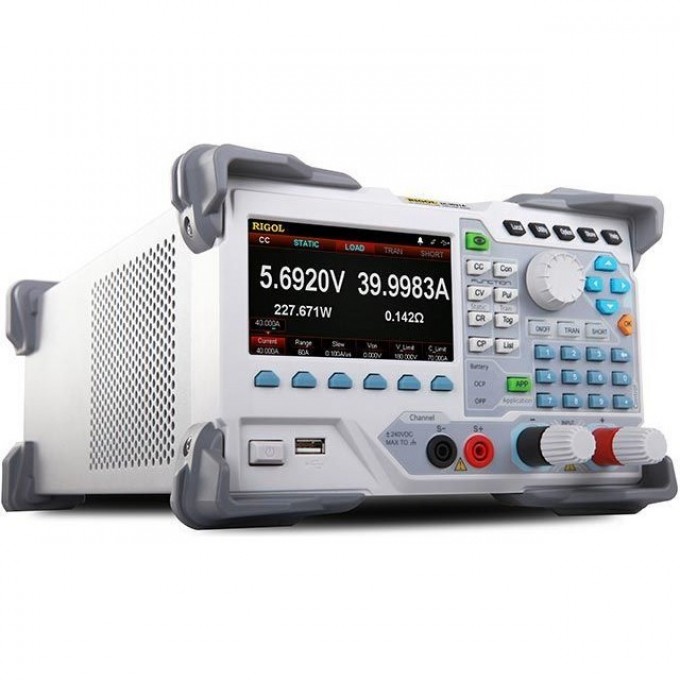

Электронная программируемая нагрузка RIGOL 200 Вт DL3021A

Электронная программируемая нагрузка Rigol DL3021A предназначена для тестирования источников питания, аккумуляторов и других электронных компонентов. Устройство обеспечивает максимальную мощность 200 Вт, входное напряжение до 150 В и входной ток до 40 А. Поддерживаются статические режимы стабилизации тока (CC), напряжения (CV), сопротивления (CR) и мощности (CP).

Модель DL3021A оснащена цветным ЖК-дисплеем 4,3 дюйма для удобного отображения параметров. Функционал включает динамическое тестирование с частотой до 30 кГц, импульсный режим, а также возможность работы по списку до 512 шагов. Предусмотрены режимы тестирования на перегрузку по току (OCP), по мощности (OPP) и эмуляция короткого замыкания.

Устройство подходит для использования в научно-исследовательских лабораториях, на производстве и в сервисных центрах. Оно позволяет проводить точные измерения и анализ характеристик тестируемых компонентов. Четырехпроводная схема подключения компенсирует падение напряжения на проводах, обеспечивая высокую точность измерений.

Для подключения к внешним устройствам и автоматизации процессов предусмотрены интерфейсы USB, RS-232, LAN и Digital I/O. Опционально доступен интерфейс GPIB. Прибор имеет защиту от перегрузки по току, напряжению, мощности, а также от перегрева и неправильной полярности подключения.

• Электронная нагрузка постоянного тока;
• Статические режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CP;
• Динамическое тестирование;
• Непрерывный режим до 30 кГц;
• Импульсный режим;
• Режим запуска от одиночного импульса;
• Задание крутизны нарастающего и спадающего фронта;
• Функция работы по списку (тайминг) до 512 шагов;
• Режимы тестирования источников питания на перегрузку по току OCP и мощности OPP;
• Функция задания минимального напряжения Von;
• Режим тестирования батарей;
• Режим тестирования на соответствие источников питания заявленным выходным параметрам тока и напряжения;
• Эмуляция режима КЗ;
• Четырехпроводная схема подключения источника питания для компенсации падения напряжения;
• Функция измерения реальных текущих параметров на входных терминалах;
• Минимальное разрешение в режиме считывания 0,1 мВ / 0,1 мА;
• Кнопка включения / отключения входных терминалов;
• Графическая визуализация режима работы;
• Три режима запуска: ручной с передней панели, внешний запуск через цифровой порт Digital I/O, через управляющую SCPI команду;
• Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности;
• Цветной графический 4,3" ЖК дисплей.
