Программное обеспечение EMI Pre-compliance RIGOL для анализаторов спектра S1210

Rigol S1210 EMI Pre-compliance Software — это прикладное программное обеспечение, разработанное для анализаторов спектра Rigol серий DSA1000, DSA800/E, RSA5000, RSA3000 и RSA3000E, оснащенных опцией ЭМИ измерений (EMI-DSA800). ПО предназначено для дистанционного управления анализатором спектра через интерфейсы USB или LAN с использованием стандартных VISA драйверов.

Совместное использование S1210 EMI Pre-compliance Software с анализатором спектра Rigol позволяет проводить тестирование электромагнитного излучения. Программа дает возможность измерять амплитуду помех от силового кабеля с использованием эквивалента сети (LISN) и выполнять автоматическую коррекцию амплитуды путем загрузки корректирующего фактора (для предусилителя, аттенюатора, антенны, кабеля или массива коррекции).

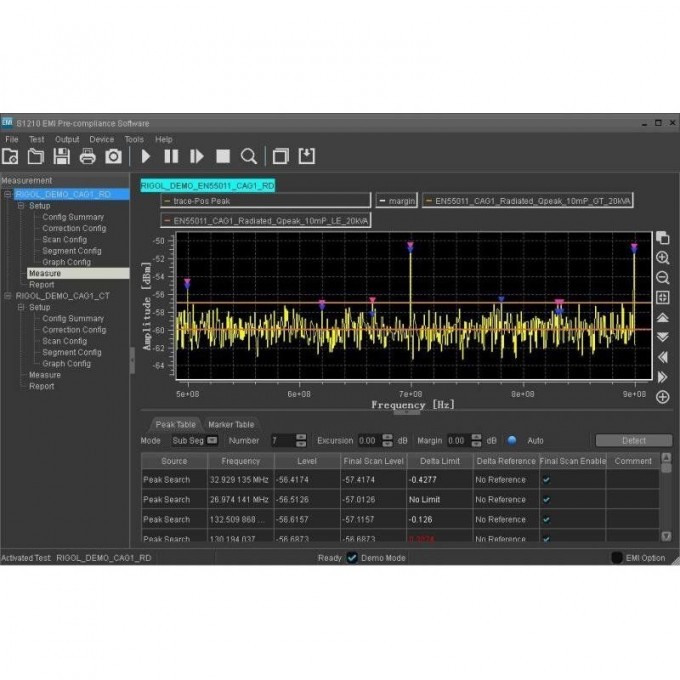

Программное обеспечение предоставляет функции для настройки параметров измерений, включая частотный диапазон, разрешение полосы пропускания и длительность сканирования через таблицу сканирования. Результаты сканирования могут быть отображены в логарифмическом или линейном формате. Доступны функции определения пиковых значений, отображения результатов в виде таблицы пиков, а также выделения и удаления нежелательных сигналов. S1210 поддерживает таблицу маркеров для быстрого добавления маркеров в интересующих точках частотной характеристики.

ПО Rigol S1210 ориентировано на инженеров и специалистов, занимающихся предварительными испытаниями на электромагнитную совместимость (ЭМС) и анализом электромагнитных помех. Оно упрощает процесс тестирования и анализа, предоставляя инструменты для точной настройки измерений и обработки полученных данных.

• Создает рабочее пространство и управляет несколькими измерениями одновременно;
• Поддерживает демонстрационный режим без подключения анализатора спектра и приобретения лицензии;
• Обеспечивает функцию администрирования баз данных для редактирования файлов программного обеспечения;
• Обеспечивает выполнение функции амплитудной коррекции для просмотра параметров коррекции и своевременной калибровки результата;
• Обеспечивает возможность предварительного и финального сканирования с поддержкой трех режимов трассировки: очистка/запись, повторная очистка/запись, повторяющаяся регистрация максимума;
• Имеется возможность установки линии ограничения для быстрой оценки результатов измерения;
• Поддерживает сканирование участка и редактирование таблицы для увеличения скорости измерения;
• Представляет возможность задания для оси частоты отображения в линейном или логарифмическом масштабе;
• Позволяет установить различные единицы измерения для оси амплитуды;
• Предоставляет разнообразие установок для поиска пиковых значений, удовлетворяющим условиям поиска;
• Обеспечивает поддержку импорта и экспорта таблицы пиковых значений;
• Позволяет выполнить редактирование таблицы маркеров с возможностью выделения соответствующих точек на заданной частоте;
• Позволяет задавать спектр сигнала в качестве опорного, с которым можно сравнить результаты измерения;
• Позволяет выполнить удобные операции над спектрограммой, облегчающие анализ результатов;
• Дает возможность создания отчетов.
