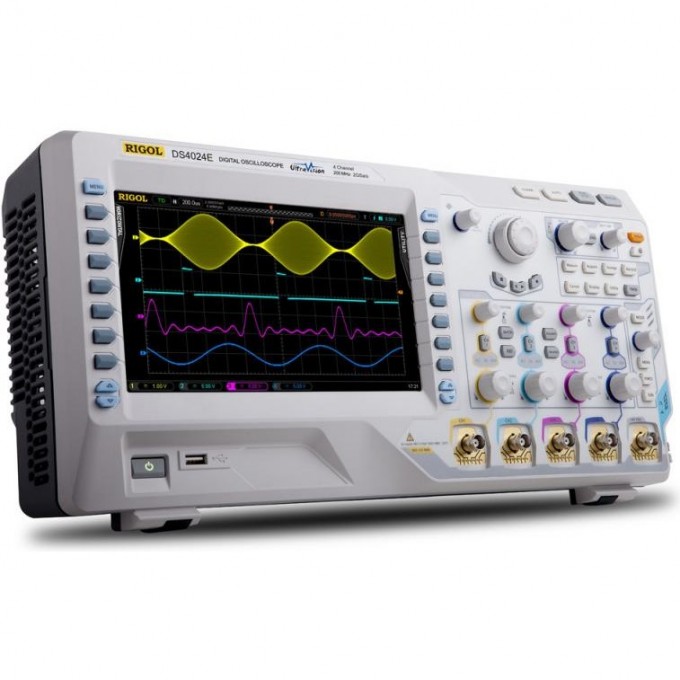

Цифровой осциллограф RIGOL 4-канальный 200 МГц DS4024E

Цифровой осциллограф Rigol DS4024E представляет собой четырехканальный прибор с полосой пропускания 200 МГц и частотой дискретизации 2 Гвыб/с. Устройство оснащено 9-дюймовым цветным TFT-дисплеем с разрешением 800 × 480 пикселей. Максимальная память составляет 14 М точек на каждый канал, что обеспечивает детализированный анализ сигналов.

Осциллограф использует технологию UltraVision, разработанную Rigol, которая обеспечивает скорость захвата осциллограмм до 60 000 осц/сек и длину записи до 14 М точек. Технология поддерживает отображение сигнала с изменяемой яркостью (до 256 градаций) в зависимости от интенсивности. Поддерживается синхронизация и декодирование различных шин, включая I2C, CAN, LIN, RS232/UART, SPI, USB, FlexRay.

Прибор предназначен для использования в научно-исследовательских и опытно-конструкторских работах, а также для диагностики и отладки цифровых и аналоговых электронных устройств. Функционал включает курсорные и 29 видов автоизмерений, математические функции, БПФ, интерполяцию (линейная, Sin(x)/x), усреднение, пиковый детектор 500 пс, покадровый регистратор на 127000 кадров, самописец и Pass/Fail тестирование.

Осциллограф оснащен различными интерфейсами для подключения и управления: 2 × USB-host, USB-device, LAN, VGA. Входной импеданс составляет 1 МОм и 50 Ом. Выход синхронизации предусмотрен для внешней синхронизации.

• Четыре канала;
• Полоса пропускания 200 МГц;
• Частота дискретизации 2 Гвыб/с;
• Технология UltraVision;
• Скорость захвата до 60 000 осц/сек;
• Максимальная память 14 М точек на канал;
• Дисплей 9" (23 см), TFT, 800 × 480;
• 256 градаций яркости;
• Синхронизация и декодирование I2C, CAN, LIN, RS232/UART, SPI, USB, FlexRay;
• Курсорные измерения;
• 29 видов автоизмерений;
• Математические функции и БПФ;
• Интерполятор: линейный, Sin(x)/x;
• Усреднение;
• Пиковый детектор 500 пс;
• Покадровый регистратор 127000 кадров;
• Самописец;
• Pass/Fail тестирование;
• Выход синхронизации;
• Интерфейсы: 2 × USB-host, USB-device, LAN, VGA;
• Входной импеданс 1 МОм и 50 Ом.
