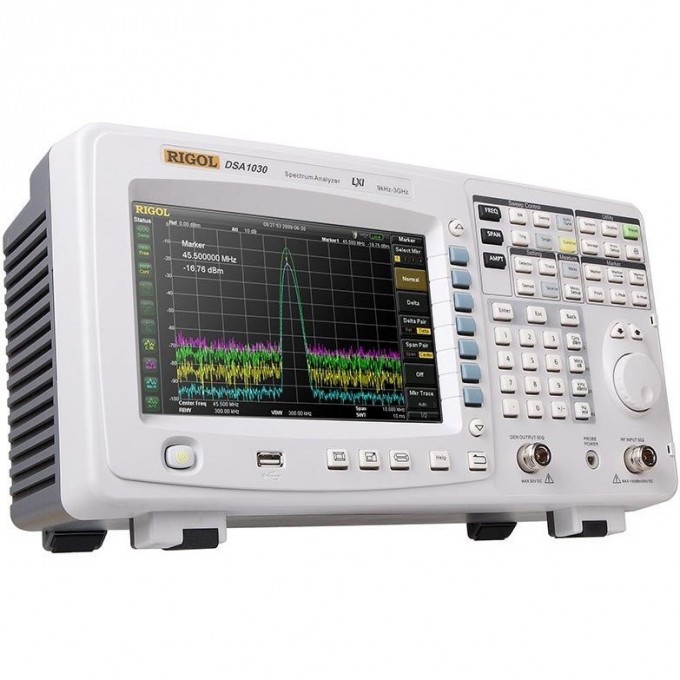

Анализатор спектра RIGOL DSA1030-TG с трекинг-генератором до 2 ГГц 38C000190

Артикул: 38C000190

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенность -

Спектра

Дополнительные возможности -

USB-интерфейс / Дымоуловитель / Разъем RJ12

Амплитуда -

Диапазон измерения уровня

Мощность, Вт -

175

Напряжение питания -

AC 100 В… 240 В/ 45 Гц… 440 Гц; Батарейное питание: DC 10 В…18 В

Напряжение, В -

230

Полоса пропускания, МГц -

Потребляемая мощность -

35 Вт (типично); 60 Вт (максимально)

Рабочая температура -

5 ºC …40 ºC

Частота -

Частотный диапазон

Характеристики -

Параметры

Тип детектора -

Нормальный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратическое значение, средний, квази-пиковый

Количество точек -

601 (нормальный), 751 (полный экран)

Разрешение -

1 Гц

Аттенюатор -

Предел ослабления: 0…50 дБ, с шагом 1 дБ

Вход -

ВЧ вход

Частотный диапазон до -

2000 МГц

Температурная стабильность источника опорной частоты -

± 3х10 -6

Изменение погрешности источника опорной частоты -

± 3х10 -6 /год

Погрешность измерения частоты -

Разрешение маркера: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц

Полоса обзора -

Нулевая, 100 Гц…3 ГГц

Погрешность полосы обзора -

± полоса обзора / (кол.точек развертки-1)

Плотность фазовых шумов (центр.частота=500 МГц, RBW≤1кГц) -

<-80 дБн/Гц @ 10 кГц

Избирательность фильтров по уровням (60дБ/3 дБ) -

<5: 1

Погрешность установки полосы пропускания ПЧ -

<5%

Полоса пропускания видео -

1 Гц … 3 МГц, с шагом 1-3-10

АЧХ -

Без предусилителя: < 1,0 дБ: 100 кГц….3 ГГц; с предусилителем: < 1,4 дБ: 1 МГц…3 ГГц

Установка опорного уровеня -

Диапазон: -100 дБм…+30 дБм с шагом 1 дБ

Гармонические искажения 2-го порядка -

SHI: +35 дБм

Интермодуляционные искажения 3-го порядка -

TOI: +7 дБм (центральная частота>30 МГц)

Комбинационные искажения -

<-60 дБн

Собственные комбинационные помехи -

<-85 дБм, типично

РАЗВЕРТКА -

Диапазон

Другие входы/выходы -

Выход источника сигнала Импеданс 50 Ом Соединитель типа N (female)

Запуск -

Источник запуска: Внешний запуск

Внешний запуск -

5 В TTL уровень

ОБЩИЕ ДАННЫЕ -

Дисплей

Поддержка принтера -

Протокол PictBridge

Удаленное управление -

USB TMC, LAN интерфейс 10/100 Base-T, RJ-45, IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2

Демодулятор -

АМ/ЧМ модуляция

Внутренняя память данных -

Mass Memory Flash Disk (встроенный) Data Storage Space Flash Disk (встроенный) 1 Гбайт

Установка опорного уровня -

Диапазон: -100 дБм…+30 дБм с шагом 1 дБ

ВЧ вход -

Импеданс 50 Ом, Соединитель типа N (female)

Трекинг-генератор -

Диапазон

Выходной уровень -

20 дБм...0 дБм

Полоса пропускания RBW (-3 дБ) -

Полоса пропускания (-6 дБ)

Диапазон измерения уровня -

Максимальный уровень на входе (аттенюатор ≥20 дБ): 50 В постоянная составляющая +30 дБм (1 Вт) мощность CW RF Power +40 дБм (10 Вт) макс. опасный уровень

Максимальный уровень на входе (аттенюатор ≥20 дБ) -

50 В постоянная составляющая +30 дБм (1 Вт) мощность CW RF Power +40 дБм (10 Вт) макс. опасный уровень

Логарифмическая шкала -

1 дБ…200 дБ

Линейная шкала -

0 до опорного уровня

Количество графиков -

3 + основной

Операции над графиками -

Непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка

Единицы измерения -

ДБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт

Трекинг-генератор (диапазон) -

2000 МГц

Выходной уровень трекинг-генератора -

20 дБм...0 дБм

Время бесперебойной работы от батареи -

3 часа

Количество измерительных каналов -

С 1 измерительным каналом

Полоса пропускания -

1 МГцПолоса пропускания RBW (-3 дБ) Полоса пропускания (-6 дБ)

Частота дискретизации -

Тип разъема -

Цифровой

ОПИСАНИЕ

Анализатор спектра Rigol DSA1030-TG представляет собой компактный и лёгкий прибор, предназначенный для анализа спектра с использованием цифровой технологии ПЧ, что обеспечивает высокую производительность и стабильность измерений. Модель DSA1030-TG оснащена встроенным трекинг-генератором, позволяющим проводить измерения S-параметров.

Прибор поддерживает расширенные измерения мощности, гармоник, шумов, искажений и ЭМИ. Диапазон частот до 2 ГГц и полоса пропускания до 1 МГц делают его пригодным для широкого круга задач. Устройство имеет различные типы детекторов, включая нормальный, пиковый положительный, пиковый отрицательный, выборку, среднеквадратическое значение, средний и квази-пиковый.

Анализатор Rigol DSA1030-TG подходит для инженеров, исследователей и специалистов, которым требуется точный и многофункциональный инструмент для анализа радиочастотных сигналов, отладки электронных схем и проведения измерений в различных областях электроники и телекоммуникаций.

Устройство оснащено USB-интерфейсом для удаленного управления и передачи данных, а также LAN-интерфейсом 10/100 Base-T (RJ-45). Поддерживается протокол PictBridge для прямой печати. Питание осуществляется от сети переменного тока 100-240 В или от батареи постоянного тока 10-18 В, обеспечивающей до 3 часов автономной работы.
