Опция ЭМИ измерений RIGOL для анализаторов спектра серии RSA3000 RSA3000-EMI

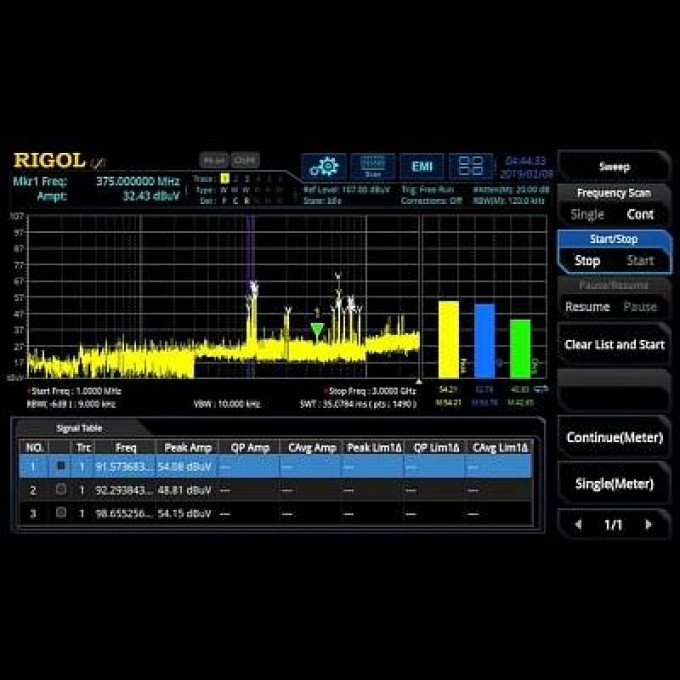

Опция Rigol RSA3000-EMI представляет собой приложение для измерения электромагнитных помех, разработанное для анализаторов спектра реального времени серии RSA3000. Данное решение предназначено для обеспечения предварительного тестирования на соответствие требованиям электромагнитных помех.

Приложение включает функции сканирования диапазона, поиска пиков, задания предельных линий и использования нескольких одновременных детекторов CISPR. Активация опции производится с помощью программного кода, что позволяет расширить измерительные возможности анализаторов спектра серии RSA3000.

Опция Rigol RSA3000-EMI подходит для инженеров и специалистов, занимающихся разработкой и тестированием электронного оборудования, которым требуется проводить измерения электромагнитных помех в соответствии со стандартами CISPR.

Данная опция является программным дополнением и не требует физической установки, кроме активации программным кодом. Совместима со всеми анализаторами спектра реального времени серии RSA3000.

• Встроенные полосы пропускания и детекторы CISPR: пиковый (положительный или отрицательный), квазипиковый, CISPR среднее, среднеквадратическое значение, средний;
• Автоматическое сканирование нескольких сегментов с независимыми настройками для каждого диапазона;
• Настройка, сохранение и загрузка пользовательских предельных линий;
• Автоматический поиск пиков / пределов;
• Отображение на экране до трех трасс с разными детекторами;
• Формирование журнала частот;
• Измерения в реальном времени с тремя типами детекторов на маркере или сигнале;
• Поправочные коэффициенты для антенн, эквивалентов сетей LISN, кабелей и предусилителей;
• Генерация отчетов в табличной форме с возможностью сохранения скриншотов.
