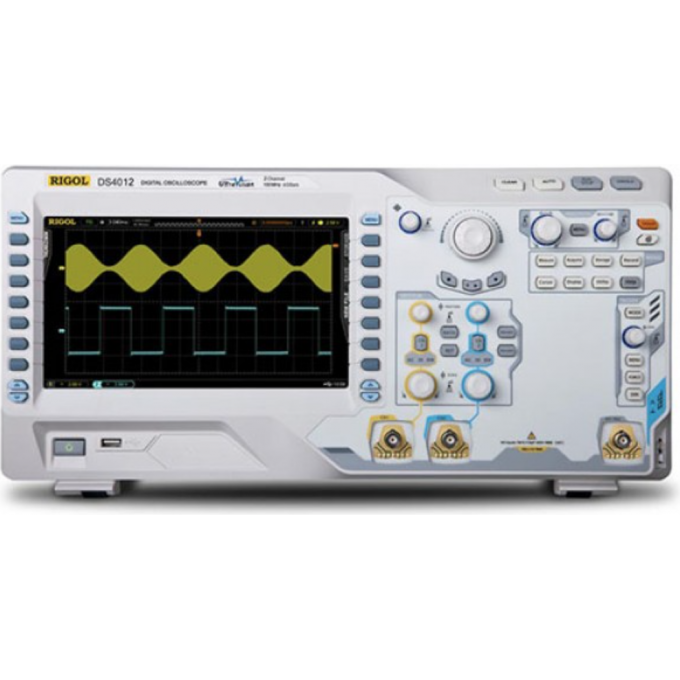

Осциллограф цифровой двухканальный RIGOL DS4022 200 МГц 38C000140

Артикул: 38C000140

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенность -

Цифровые двухканальные

Тип дисплея -

ЖК, TFT матрица

Вес -

Около 4,8 кг

Дополнительные возможности -

USB-интерфейс / Дымоуловитель / Разъем RJ12

Мощность, Вт -

175

Разрядность -

5 бит, 6 бит, 7 бит, 8 бит

Напряжение питания -

100 ~ 240 Вэфф. AC, 50/60 Гц

Разрешение дисплея -

800 × 480 точек

Интерфейсы связи -

2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output

Тип осциллографа -

Цифровой

Напряжение, В -

230

Полоса пропускания, МГц -

200

Потребляемая мощность -

<120 Вт

Напряжение -

100 ~ 120 Вэфф. AC, 50/60 Гц/400 Гц 100 ~ 240 Вэфф. AC, 50/60 Гц

Входной импеданс -

1 MΩ±1% || 14 пФ ±3 пФ или 50 Ом±1,5%

Диапазон смещения -

На импедансе 50 Ом ±1,2 В (1 мВ/дел ~ 124 мВ/дел) ±12 В (126 мВ/дел ~ 1 В/дел)

Режимы -

Y-T, X-Y, самописец, задержка

Измерения -

Курсорные

Статистика -

Среднее, максимальное, минимальное, девиация, количество измерений

Характеристики -

Значене

Вертикальное разрешение -

12 бит (на развертках ≥5 мкс/дел при 4 Гвыб/сек или ≥10 мкс/дел при 2 Гвыб/сек)

Время нарастания -

≤1,8 нс (типичное)

Диапазон -

0 ~ 127, 0 ~ 255, 0 ~ 1023

Характеристика -

Значение

Регистрация -

Режим

Макс. дискретизация (реальное время) -

4 Гвыб/сек (2 Гвыб/сек - 2 канала)

Режим высокого разрешения -

12 бит (на развертках ≥5 мкс/дел при 4 Гвыб/сек или ≥10 мкс/дел при 2 Гвыб/сек) открытый, закрытый, земля

Вход -

Связьвходу

Учет ослабления пробников -

0,01х-1000х с шагом 1-2-5

Максимальное входное напряжение (1 МОм) -

300 Вскз CAT I, 100 Вскз CAT II

Ограничение полосы пропускания -

20 МГц, 100 МГц, полный диапазон

Параметры горизонтальной системы -

Скорость захвата осциллограмм

Интерполяция -

(sin x)/x

Коэффициент развертки -

2 нс/дел ~ 1000 с/дел, с шагом 1~2~5

Погрешность временной базы -

±4 ppm

Максимальная задержка -

Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....1000 с

Вертикальное отклонение -

1 мВ/дел ~ 5 В/дел на импедансе 1 МОм 1 мВ/дел ~ 1 В/дел на импедансе 50 Ом

Полоса пропускания для однократного сигнала -

DC ~ 200 МГц

Низкочастотный предел -

≤5 Гц ( на входе BNC)

Погрешность коэф.усиления -

±2% полной шкалы

Погрешность смещения -

0,1 дел ±2 мВ ±0,5% смещения на развертке 200 мВ/дел~5 В/дел 0,1 дел ±2 мВ ±1,5% смещения на развертке 2 мВ/дел~195 мВ/дел

Изоляция между каналами -

≥40 дБ

Отображение -

5 измерений одновременно

Частотомер -

Встроенный, 6 разрядов

Математические операции -

A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции

FFT окна -

Прямоугольник, Hanning, Blackman, Hamming

Логические операции -

AND, OR, NOT, XOR

Математические функции -

Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent

Декодирование -

Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция для 4-х кан.моделей), FlexRay (опция)

Диапазон уровня запуска -

Внутренний

EXT -

±0,8 В

Режим запуска -

Авто, обычный, одиночный

Фильтрация -

Срез ФВЧ (50 кГц), ФНЧ (5 кГц)

Блокировка уровня запуска -

100 нс ~ 10 с

Запуск по фронту -

Нарастающий, спадающий, нарастающий&спадающий

Запуск по длительности импульса -

Условие запуска

Диапазон установок -

4 нс ~ 4 с

Запуск по ранту -

Условие запуска

Запуск по скорости нарастания -

Условие запуска

Ширина окна (время) -

10 нс ~ 1 с

Запуск по N фронту -

Тип фронта

Время -

40 нс ~ 1 с

Номер фронта -

1 ~ 65535

Запуск по видеосигналу -

Cистема

Cтандарт -

480P, 576P, 720P, 1080P, 1080i HDTV

Запуск по шаблону -

Установка шаблона

RS232/UART запуск -

Полярность

Условие запуска -

Start, Error, Check Error, Data

Скорость -

2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская

I2C запуск -

Условие запуска

Разрядность адреса -

7 бит, 8 бит, 10 бит

Длина -

1 ~ 5 байт

SPI запуск -

Условие

Значение удержания -

100 нс ~ 1 нс

Установка -

H, L, X

CAN запуск -

Тип сигнала

Точки выбора -

От 5% до 95%

Тип окна -

Data, Remote, Error, OverLoad

Тип ошибки -

Bit Fill, Answer Error, Check Error, Format Error, Random Error

FlexRay запуск -

Скорость

USB запуск -

Скорость сигнала

Количество цветов -

160 000 цветов

Послесвечение -

Мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно

Выходное напряжение (типичное) -

Амплитуда 3 Вп-п

Частота (типичное) -

Меандр 1 кГц

Стандартный -

2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output

Предохранитель -

3 A, T тип, 250 В

Габаритные размеры -

440 мм × 218 мм × 130,0 мм (Ш*В*Г)

Размер дисплея -

9” (229 мм)

Габаритные размеры (ШxВxГ) -

440 мм × 218 мм × 130,0 мм

Параметры вертикальной системы -

Вертикальное разрешение

Частота дискретизации (реальное время) -

4 Гвыб/сек (2 Гвыб/сек - 2 канала)

Декодирование шин -

Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция для 4-х кан.моделей), FlexRay (опция)

Полоса пропускания для аналогового периодического сигнала (-3 дБ -

DC ~ 200 МГц

Глубина записи -

140 М точек (выбор 14 М; 1,4 М; 140 К; 14 К) на канал / 70 М точ

Количество измерительных каналов -

С 4 измерительными каналами

Полоса пропускания -

С полосой пропускания 200 МГц

Частота дискретизации -

Тип разъема -

Цифровой

ОПИСАНИЕ

Цифровой двухканальный осциллограф Rigol DS4022 предназначен для разработки, отладки и диагностики цифровых и аналоговых устройств. Прибор обладает полосой пропускания 200 МГц и частотой дискретизации до 4 Гвыб/сек в реальном времени. В основе работы осциллографа лежит технология UltraVision, обеспечивающая высокую скорость захвата осциллограмм и большую глубину записи.

Технология UltraVision от Rigol позволяет захватывать до 110 тысяч осциллограмм в секунду и записывать до 140 миллионов точек сигнала. Она сочетает регистрацию сигнала в реальном времени с расширенными возможностями анализа и декодирования шин. Отображение сигнала выполняется с изменяемой яркостью (до 256 градаций) в зависимости от интенсивности.

Расширенная система синхронизации осциллографа Rigol DS4022 поддерживает запуск по сигналам шин I²C, RS-232, SPI, CAN и USB. Это обеспечивает гибкость при работе с различными типами цифровых интерфейсов. Прибор оснащен 9-дюймовым TFT ЖК-дисплеем с разрешением 800x480 точек и отображением 160 000 цветов.

Осциллограф оснащен стандартными интерфейсами: 2 USB Host, USB-device, LAN, VGA, а также выходом AUX (TrigOut/PassFail/Fast/GND/calibration) и входом/выходом 10 МГц. Питание осуществляется от сети переменного тока 100-240 В, 50/60 Гц, потребляемая мощность не превышает 120 Вт. Габаритные размеры составляют 440 × 218 × 130 мм, вес около 4,8 кг.

Особенности осциллографа цифрового Rigol DS4022:

• Инновационная технология UltraVision для высокой скорости захвата (до 110 тыс. осц./сек);
• Большая глубина записи до 140 М точек;
• Отображение сигнала с изменяемой яркостью (до 256 градаций);
• Расширенная система синхронизации с поддержкой шин I²C, RS-232, SPI, CAN, USB;
• 9-дюймовый TFT ЖК-дисплей с разрешением 800x480 точек;
• Встроенный частотомер на 6 разрядов;
• Математические операции: A+B, A-B, A*B, A/B, FFT, логические операции;
• Стандартные интерфейсы: 2 USB Host, USB-device, LAN, VGA, AUX, 10 МГц вход/выход.
