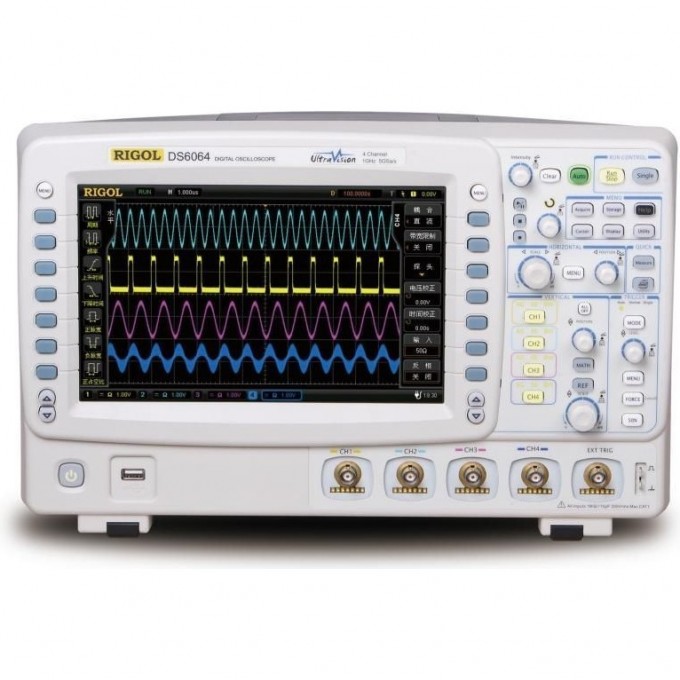

Осциллограф цифровой RIGOL DS6064 четырехканальный 600 МГц 38C000148
Артикул: 38C000148
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Тип дисплея
- Диагональ 10,1” (257 мм) , ЖК, TFT матрица
Вес
- Около 5,3 кг (10,8 кг с упаковкой)
Дополнительные возможности
- USB-интерфейс / Дымоуловитель / Разъем RJ12
Мощность, Вт
- 175
Разрядность
- 5 бит, 6 бит, 7 бит, 8 бит
Напряжение питания
- 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Разрешение дисплея
- 800 (по горизонтали) × 480 (по вертикали) точек
Интерфейсы связи
- 2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output
Напряжение, В
- 230
Полоса пропускания, МГц
- 600
Потребляемая мощность
- <150 Вт
Напряжение
- 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Входной импеданс
- 1 MΩ±1% || 14 пФ ±3 пФ или 50 Ом±1,5%
Максимальное входное напряжение
- 300 Вскз CAT I, 100 Вскз CAT II
Диапазон смещения
- На импедансе 50 Ом ±1,2 В (2 мВ ~ 124 мВ) ±12 В (126 мВ ~ 1 В)
Режимы
- Y-T, X-Y, самописец, задержка
Измерения
- Курсорные
Статистика
- Среднее, максимальное, минимальное, девиация, количество измерений
Характеристики
- Значене
Время нарастания
- ≤600 пс (типичное)
Диапазон
- 0 ~ 127, 0 ~ 255 ~ 1023
Характеристика
- Значение
Регистрация
- Режим
Макс. дискретизация (реальное время)
- 5 Гвыб/сек (2,5 Гвыб/сек - 2 канала)
Вход
- Связьвходу
Учет ослабления пробников
- 0,01х-1000х с шагом 1-2-5
Ограничение полосы пропускания
- 20 МГц, 250 МГц, полный диапазон
Параметры горизонтальной системы
- Скорость захвата осциллограмм
Интерполяция
- (sin x)/x
Коэффициент развертки
- 1 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы
- ±4 ppm
Максимальная задержка
- Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с
Вертикальное отклонение
- 2 мВ/дел ~ 5 В/дел на импедансе 1 МОм; 2 мВ/дел ~ 1 В/дел на импедансе 50 Ом
Полоса пропускания для однократного сигнала
- Полный диапазон
Низкочастотный предел
- ≤5 Гц ( на входе BNC)
Погрешность коэф.усиления
- ±2%
Погрешность смещения
- ±0,1 дел ±2 мВ ±0,5смещения на развертке 200 мВ/дел~5 В/дел; ±0,1 дел ±2 мВ ±1,5смещения на развертке 2 мВ/дел~195 мВ/дел
Изоляция между каналами
- ≥40 дБ
Отображение
- 5 измерений одновременно
Частотомер
- Встроенный, 6 разрядов
Математические операции
- A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
FFT окна
- Прямоугольник, Hanning, Blackman, Hamming
Логические операции
- AND, OR, NOT, XOR
Математические функции
- Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
Декодирование
- Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция), FlexRay (опция)
Диапазон уровня запуска
- Внутренний
EXT
- ±0,8 В
Режим запуска
- Авто, обычный, одиночный
Фильтрация
- Срез ФВЧ (50 кГц), ФНЧ (5 кГц)
Блокировка уровня запуска
- 100 нс ~ 10 с
Запуск по фронту
- Нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса
- 4 нс ~ 4 с
Диапазон установок
- 4 нс ~ 4 с
Запуск по ранту
- Условие запуска
Запуск по скорости нарастания
- Условие запуска
Ширина окна (время)
- 10 нс ~ 1 с
Запуск по видеосигналу
- 480P, 576P, 720P, 1080P, 1080i HDTV
Cтандарт
- 480P, 576P, 720P, 1080P, 1080i HDTV
Запуск по шаблону
- Установка шаблона
RS232/UART запуск
- Полярность
Условие запуска
- Start, Error, Check Error, Data
Скорость
- 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская
I2C запуск
- Условие запуска
Разрядность адреса
- 7 бит, 8 бит, 10 бит
Длина
- 1 ~ 5 байт
SPI запуск
- Условие
Значение удержания
- 100 нс ~ 1 нс
Установка
- H, L, X
CAN запуск
- Тип сигнала
Точки выбора
- От 5% до 95%
Тип окна
- Data, Remote, Error, OverLoad
Тип ошибки
- Bit Fill, Answer Error, Check Error, Format Error, Random Error
FlexRay запуск
- Скорость
USB запуск
- Скорость сигнала
Количество цветов
- 160 000 цветов
Послесвечение
- Мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
Выходное напряжение (типичное)
- Амплитуда 3 Вп-п
Частота (типичное)
- Меандр 1 кГц
Стандартный
- 2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output
Предохранитель
- 3 A, T тип, 250 В
Габаритные размеры
- 399 мм × 255,3 мм × 123,8 мм (Ш*В*Г)
Отображение измерений
- 5 измерений одновременно
Статистика измерений
- Среднее, максимальное, минимальное, девиация, количество измерений
Фильтрация запуска
- Срез ФВЧ (50 кГц), ФНЧ (5 кГц)
Макс. дискретизация (эквивалентная)
- 100 Гвыб/сек
Параметры вертикальной системы
- Вертикальное разрешение
Полоса пропускания для аналогового периодического сигнала
- 600 МГц
Диапазон уровня запуска (EXT)
- ±0,8 В
Запуск по RS232/UART (Скорость)
- 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская
Запуск по RS232/UART (Разрядность)
- 5 бит, 6 бит, 7 бит, 8 бит
Запуск по I2C (Разрядность адреса)
- 7 бит, 8 бит, 10 бит
Запуск по I2C (Диапазон)
- 0 ~ 127, 0 ~ 255 ~ 1023
Запуск по I2C (Длина)
- 1 ~ 5 байт
Запуск по SPI (Значение удержания)
- 100 нс ~ 1 нс
Запуск по CAN (Тип окна)
- Data, Remote, Error, OverLoad
Запуск по CAN (Тип ошибки)
- Bit Fill, Answer Error, Check Error, Format Error, Random Error
Особенность
- Цифровые
Глубина записи
Количество измерительных каналов
Полоса пропускания
- 600 МГц
Частота дискретизации
Тип разъема
- Цифровой
ОПИСАНИЕ
Цифровой осциллограф Rigol DS6064 предназначен для анализа, разработки и тестирования быстродействующих высокочастотных электронных устройств. Модель имеет четыре канала и полосу пропускания 600 МГц. Прибор подходит для применения в промышленной и потребительской электронике, а также в научных исследованиях.
Осциллограф оснащен технологией UltraVision, которая обеспечивает удобную навигацию по захваченному сигналу, большую длину записи осциллограммы до 140 миллионов точек и скорость захвата до 180 тысяч осциллограмм в секунду. Технология позволяет регистрировать сигнал в реальном времени с расширенными возможностями анализа и декодирования сигналов шин, отображая сигнал с изменяемой яркостью до 256 градаций в зависимости от интенсивности.
Система WaveFinder, интегрированная в Rigol DS6064, упрощает поиск и анализ отдельных участков осциллограммы. Устройство поддерживает различные режимы запуска, включая запуск по фронту, длительности импульса, ранту, скорости нарастания, видеосигналу, шаблону, а также по протоколам RS232/UART, I2C, SPI, CAN и FlexRay.
Осциллограф имеет 10,1-дюймовый ЖК-дисплей с разрешением 800x480 точек и отображением 160 000 цветов. Интерфейсы включают 2 USB Host, USB-device, LAN, VGA и выход AUX. Питание осуществляется от сети 100-240 В, 50/60 Гц. Габаритные размеры составляют 399 мм × 255,3 мм × 123,8 мм, вес около 5,3 кг.
