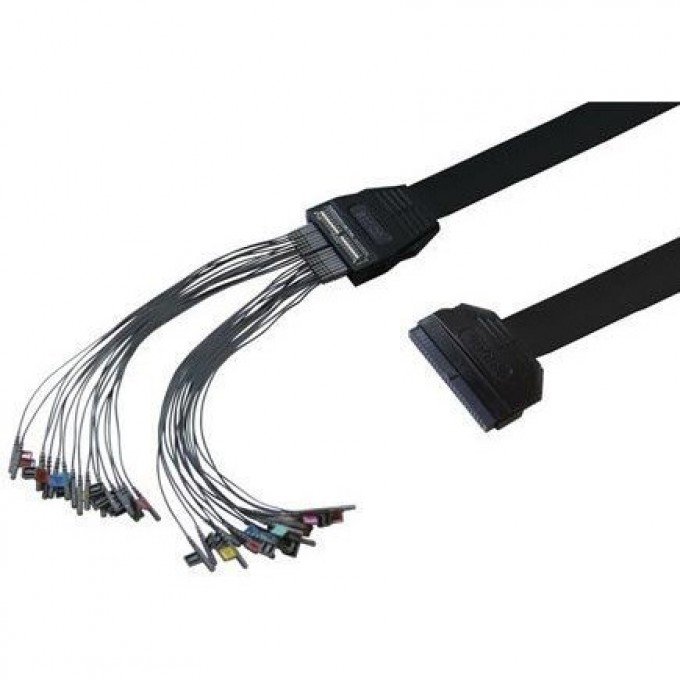

Логический пробник RIGOL 16-канальный для осциллографов MSO5000, MSO5000-E PLA2216
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Логический пробник Rigol PLA2216 предназначен для подачи цифровых сигналов на вход логического анализатора осциллографа. Это позволяет осуществлять наблюдение цифровых сигналов на экране прибора и их последующий анализ. Устройство обеспечивает 16 входных каналов, что позволяет одновременно мониторить множество сигналов.
Пробник имеет диапазон пороговых уровней ±15 В с погрешностью установки ±(100 мВ + 3% установленного значения). Максимальное входное напряжение составляет ±40 В пик, а минимальная обнаруживаемая длительность импульса — 5 нс. Входной импеданс равен около 101 кОм, а входная емкость — около 8 пФ. Длина кабеля составляет около 90 см, а длина провода клипсы — около 25 см.
Данный логический пробник разработан специально для использования с цифровыми осциллографами Rigol серий MSO5000 и MSO5000-E. Он обеспечивает точное и надежное подключение для анализа цифровых данных, что делает его незаменимым инструментом для инженеров и разработчиков, работающих с цифровыми схемами.
Устройство функционирует в диапазоне рабочих температур от 0°С до 50°С при относительной влажности от 0 до 80%. Условия хранения допускают температуру от -20°С до 60°С и влажность от 0 до 90% RH.
