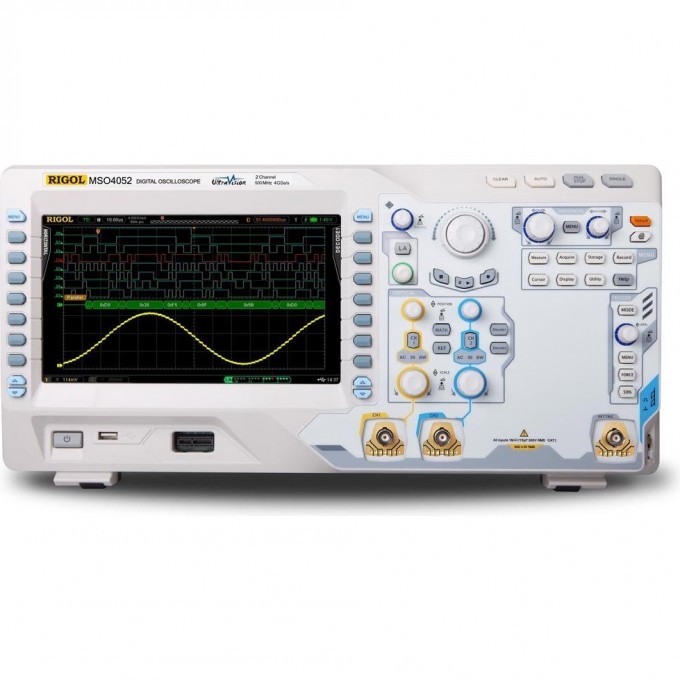

Цифровой осциллограф смешанных сигналов RIGOL MSO4032 350 МГц 2 канала 38C000245
Артикул: 38C000245
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Тип дисплея
- Диагональ 9” (229 мм), ЖК, TFT матрица
Вес
- Около 4,8 кг (7,1 кг с упаковкой)
Дополнительные возможности
- USB-интерфейс / Дымоуловитель / Разъем RJ12
Мощность, Вт
- 175
Разрядность
- 5 бит, 6 бит, 7 бит, 8 бит
Напряжение питания
- 100 ~ 120 Вэфф. AC, 50/60 Гц/400 Гц, 100 ~ 240 Вэфф. AC, 50/60 Гц
Разрешение дисплея
- 800 (по горизонтали) × 480 (по вертикали) точек
Интерфейсы связи
- 2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output
Динамический диапазон
- ±10,0 В + пороговое значение
Напряжение, В
- 230
Полоса пропускания, МГц
- 350
Потребляемая мощность
- <120 Вт
Напряжение
- 100 ~ 120 Вэфф. AC, 50/60 Гц/400 Гц 100 ~ 240 Вэфф. AC, 50/60 Гц
Входной импеданс
- Аналоговые каналы: 1 MΩ±1% || 14 пФ ±3 пФ или 50 Ом±1,5% Цифровые каналы: 101 кΩ±1% || 9 пФ±1 пФ
Диапазон смещения
- На импедансе 50 Ом ±1,2 В (1 мВ/дел ~ 124 мВ/дел) ±12 В (126 мВ/дел ~ 1 В/дел)
Режимы
- Y-T, X-Y, самописец, задержка
Измерения
- Курсорные, 5 измерений одновременно
Статистика
- Среднее, максимальное, минимальное, девиация, количество измерений
Характеристики
- Значене
Время нарастания
- ≤1 нс (типичное)
Диапазон
- 0 ~ 127, 0 ~ 255, 0 ~ 1023
Характеристика
- Значение
Регистрация
- Режим
Макс. дискретизация (реальное время)
- Аналоговые каналы: 4 Гвыб/сек (2 Гвыб/сек - 2 канала) Цифровые каналы: 1 Гвыб/сек
Режим высокого разрешения
- 12 бит
Вход
- Связьвходу
Учет ослабления пробников
- 0,01х-1000х
Максимальное входное напряжение (1 МОм)
- 300 Вскз CAT I, 100 Вскз CAT II
Ограничение полосы пропускания
- 20 МГц, 100 МГц, 200 МГц, полный диапазон
Параметры горизонтальной системы
- Скорость захвата осциллограмм
Интерполяция
- (sin x)/x
Коэффициент развертки
- 2 нс/дел ~ 1000 с/дел
Погрешность временной базы
- ±4 ppm
Максимальная задержка
- Пред-запуск: ≥ 1 ширины экрана, Пост-запуск: 1 с....1000 с
Параметры вертикальной системы (аналоговые каналы)
- Вертикальное разрешение
Вертикальное отклонение
- 1 мВ/дел ~ 5 В/дел на импедансе 1 МОм 1 мВ/дел ~ 1 В/дел на импедансе 50 Ом
Полоса пропускания для однократного сигнала
- DC ~ 350 МГц
Низкочастотный предел
- ≤5 Гц (на входе BNC)
Погрешность коэф.усиления
- ±2% полной шкалы
Погрешность смещения
- 0,1 дел ±2 мВ ±0,5% смещения на развертке 200 мВ/дел~5 В/дел 0,1 дел ±2 мВ ±1,5% смещения на развертке 2 мВ/дел~195 мВ/дел
Изоляция между каналами
- ≥40 дБ
Параметры вертикальной системы (цифровые каналы)
- Вертикальное разрешение
Выбор значения порога
- TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В); 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Пользовательский
Диапазон установки порога
- ±20,0 В с шагом 10 мВ
Точность установки порога
- ±100 мВ + 3% от установленного значения
Минимальный размах напряжения
- 500 мВпик-пик
Отображение
- 5 измерений одновременно
Частотомер
- Встроенный, 6 разрядов
Математические операции
- A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
FFT окна
- Прямоугольник, Hanning, Blackman, Hamming
Логические операции
- AND, OR, NOT, XOR
Математические функции
- Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
Декодирование
- Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция для 4-х кан.моделей), FlexRay (опция)
Диапазон уровня запуска
- Внутренний
EXT
- ±0,8 В
Режим запуска
- Авто, обычный, одиночный
Фильтрация
- Срез ФВЧ (50 кГц), ФНЧ (5 кГц)
Блокировка уровня запуска
- 100 нс ~ 10 с
Запуск по фронту
- Нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса
- 4 нс ~ 4 с
Диапазон установок
- 4 нс ~ 4 с
Запуск по ранту
- Условие запуска
Запуск по скорости нарастания
- Условие запуска
Ширина окна (время)
- 10 нс ~ 1 с
Запуск по N фронту
- Тип фронта
Время
- 40 нс ~ 1 с
Номер фронта
- 1 ~ 65535
Запуск по видеосигналу
- 480P, 576P, 720P, 1080P, 1080i HDTV
Cтандарт
- 480P, 576P, 720P, 1080P, 1080i HDTV
Запуск по шаблону
- Установка шаблона
RS232/UART запуск
- Полярность
Условие запуска
- Start, Error, Check Error, Data
Скорость
- 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская
I2C запуск
- Условие запуска
Разрядность адреса
- 7 бит, 8 бит, 10 бит
Длина
- 1 ~ 5 байт
SPI запуск
- Условие
Значение удержания
- 100 нс ~ 1 нс
Установка
- H, L, X
CAN запуск
- Тип сигнала
Точки выбора
- От 5% до 95%
Тип окна
- Data, Remote, Error, OverLoad
Тип ошибки
- Bit Fill, Answer Error, Check Error, Format Error, Random Error
FlexRay запуск
- Скорость
USB запуск
- Скорость сигнала
Количество цветов
- 160 000 цветов
Послесвечение
- Мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
Выходное напряжение (типичное)
- Амплитуда 3 Вп-п
Частота (типичное)
- Меандр 1 кГц
Стандартный
- 2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output
Предохранитель
- 3 A, T тип, 250 В
Габаритные размеры
- 440 мм × 218 мм × 130,0 мм (Ш*В*Г)
Погрешность коэффициента усиления
- ±2% полной шкалы
Выбор значения порога (цифровые каналы)
- TTL (1,4 В), 5,0 В CMOS (+2,5 В), 3,3 В CMOS (+1,65 В), 2,5 В CMOS (+1,25 В), 1,8 В CMOS (+0,9 В), ECL (-1,3 В), PECL (+3,7 В), LVDS (+1,2 В), 0 В, Пользовательский
Статистика измерений
- Среднее, максимальное, минимальное, девиация, количество измерений
Полоса пропускания для аналогового периодического сигнала (-3 дБ
- DC ~ 350 МГц
Частота дискретизации (аналоговые каналы)
- 4 Гвыб/сек (2 Гвыб/сек - 2 канала)
Частота дискретизации (цифровые каналы)
- 1 Гвыб/сек
Входной импеданс (аналоговые каналы)
- 1 MΩ±1% || 14 пФ ±3 пФ или 50 Ом±1,5%
Входной импеданс (цифровые каналы)
- 101 кΩ±1% || 9 пФ±1 пФ
Глубина записи (аналоговые каналы)
- 140 М точек (выбор 14 М; 1,4 М; 140 К; 14 К) на канал, 70 М точек (выбор 7М; 0,7 М; 70 К; 7 К) два канала
Глубина записи (цифровые каналы)
- Максимально до 28 М точек
Вертикальное отклонение (аналоговые каналы)
- 1 мВ/дел ~ 5 В/дел на 1 МОм, 1 мВ/дел ~ 1 В/дел на 50 Ом
Диапазон смещения (50 Ом)
- ±1,2 В (1 мВ/дел ~ 124 мВ/дел), ±12 В (126 мВ/дел ~ 1 В/дел)
Особенность
- Цифровые
Особенность
Глубина записи
Количество измерительных каналов
Полоса пропускания
- 350 МГц
Частота дискретизации
- 4
Тип разъема
- Цифровой
ОПИСАНИЕ
Цифровой осциллограф смешанных сигналов Rigol MSO4032 предназначен для анализа аналоговых и цифровых сигналов. Он оснащен 2 аналоговыми каналами с полосой пропускания 350 МГц и частотой дискретизации до 4 Гвыб/сек, а также 16 цифровыми каналами с частотой дискретизации 1 Гвыб/сек. Прибор подходит для разработки, отладки и диагностики электронных устройств.
Осциллограф Rigol MSO4032 использует технологию UltraVision, обеспечивающую скорость захвата до 110 тысяч осциллограмм в секунду и глубину записи до 140 М точек. Технология позволяет отображать сигнал с изменяемой яркостью до 256 градаций. Расширенная система синхронизации поддерживает запуск по сигналам шин I²C, RS-232, SPI, CAN, USB.
Благодаря наличию 16-канального логического анализатора, Rigol MSO4032 является инструментом для проектирования и анализа устройств со смешанными сигналами. Он поддерживает различные режимы измерений, математические операции, включая FFT, и декодирование протоколов, таких как Parallel, RS232/UART, I2C, SPI, CAN, FlexRay.
Устройство оснащено 9-дюймовым TFT ЖК-дисплеем с разрешением 800x480 точек и 160 000 цветов. Интерфейсы включают 2 USB Host, USB-device, LAN, VGA и выход AUX. Питание осуществляется от сети 100-240 В AC с потребляемой мощностью менее 120 Вт.
Особенности цифрового осциллографа смешанных сигналов Rigol MSO4032:
• Технология UltraVision для высокой скорости захвата осциллограмм (до 110 тысяч осциллограмм в секунду);
• Глубина записи осциллограммы до 140 миллионов точек;
• Отображение сигнала с изменяемой яркостью (до 256 градаций);
• Расширенная система синхронизации с запуском по сигналам шин I²C, RS-232, SPI, CAN, USB;
• Встроенный 16-канальный логический анализатор.
