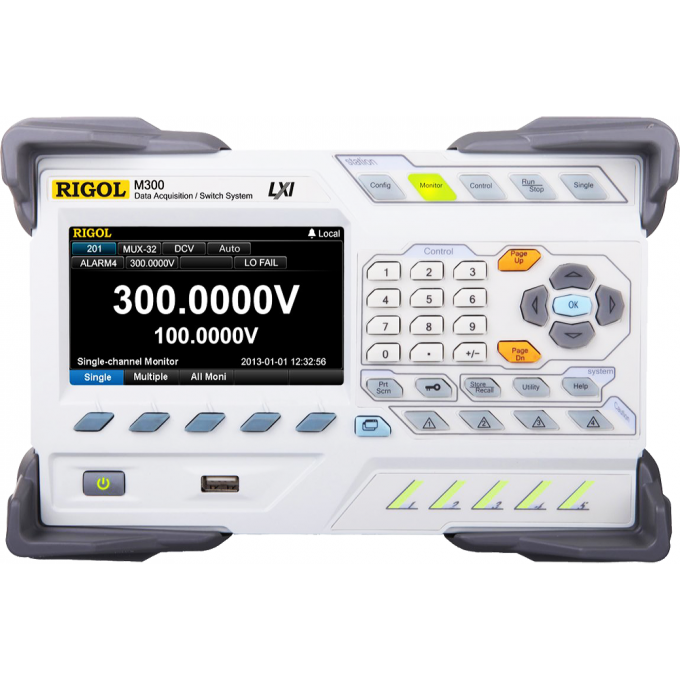

Система регистрации данных и коммутации RIGOL M302

Rigol M302 представляет собой систему коммутации и сбора данных, предназначенную для высокоточных многоканальных измерений и быстрой коммутации. Базовый блок оснащен 5 слотами для подключения различных модулей, включая модуль цифрового мультиметра, модули мультиплексоров, модуль матричного коммутатора и многофункциональный модуль. Устройство обеспечивает широкий спектр решений для задач тестирования и измерения.

Система поддерживает измерение истинных среднеквадратических значений (TrueСКЗ) и функцию сбора данных. Возможно соединение двух устройств M302 для расширения функционала. Предусмотрено подключение внешнего цифрового мультиметра. Пользователь может наблюдать в реальном времени за одним, несколькими или всеми каналами с возможностью быстрой перекоммутации. Дистанционное управление осуществляется при помощи SCPI команд.

M302 оснащена интерфейсами GPIB, LAN, USB Device/Host, RS232C для гибкой интеграции в измерительные системы. Цветной ЖК-дисплей с диагональю 4,3 дюйма (разрешение 480 x 232 пикселей) обеспечивает удобное отображение информации. Функция сканирования позволяет обрабатывать до 500 каналов в секунду, что значительно повышает производительность измерений.

В систему могут быть интегрированы различные модули, такие как мультиплексорный модуль MC3120 и измерительный модуль MC3065, расширяющие возможности устройства для конкретных задач. Дополнительно доступны модули коммутации и мультиплексоры серии MC3xxx, а также распределительные боксы M3TBxx и переходники M3A2B.

• 10 типов модулей измерения, коммутации, управления и сбора данных;
• Измерение истинных среднеквадратических значений (TrueСКЗ);
• Функция сбора данных;
• Возможность соединения двух устройств M300;
• Подключение внешнего цифрового мультиметра;
• Наблюдение в реальном времени за одним, несколькими и всеми каналами с возможностью быстрой перекоммутации;
• Дистанционное управление при помощи SCPI команд;
• Интерфейсы GPIB, LAN, USB Device/Host, RS232C;
• Цветной ЖК дисплей 4,3" (480 x 232);
• Функция сканирования с максимальной скоростью 500 каналов/сек;
• Модуль мультиплексорный MC3120;
• Модуль измерительный (модуль мультиметра) MC3065.
