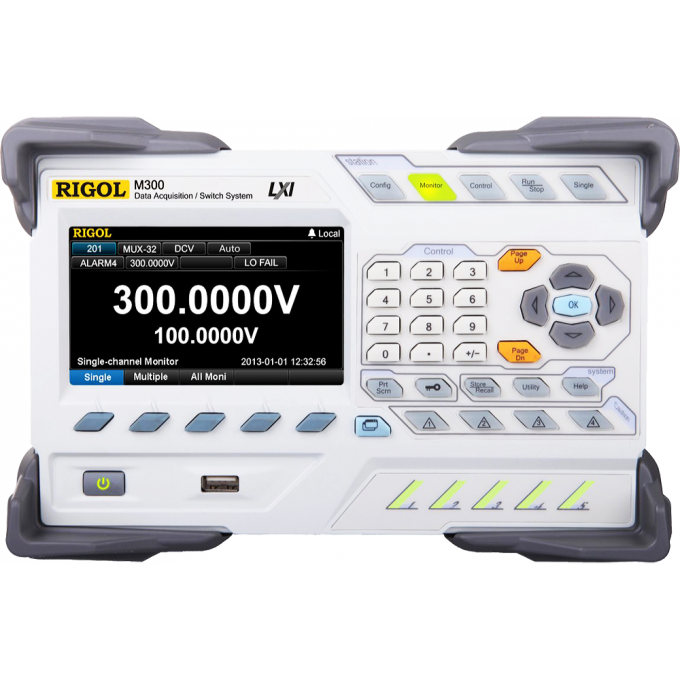

Система регистрации данных и коммутации RIGOL M301
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Rigol M301 представляет собой систему регистрации данных и коммутации, разработанную для высокоточных многоканальных измерений. Базовый блок оснащен 5 слотами для подключения различных модулей, включая модуль цифрового мультиметра, модули мультиплексоров, модуль матричного коммутатора и многофункциональный модуль. Система позволяет выполнять быстрые измерения и коммутацию, что делает ее применимой для широкого круга задач тестирования и измерений.
Система M301 поддерживает функцию сбора данных и может быть объединена с другим устройством M300 для расширения возможностей. Предусмотрено подключение внешнего цифрового мультиметра. Пользователь может наблюдать за одним, несколькими или всеми каналами в реальном времени с возможностью быстрой перекоммутации. Измерения истинных среднеквадратических значений (TrueСКЗ) поддерживаются. Управление системой осуществляется дистанционно с помощью SCPI команд.
Интерфейсы подключения включают GPIB, LAN, USB Device/Host и RS232C, что обеспечивает гибкость интеграции в различные измерительные комплексы. Цветной ЖК-дисплей с диагональю 4,3 дюйма и разрешением 480 x 232 пикселя обеспечивает отображение измерительных данных. Максимальное количество каналов составляет 320, а функция сканирования позволяет достигать скорости до 500 каналов в секунду.
Система поддерживает различные модули расширения, такие как модули коммутации MC3534, MC3416, MC3648 и модули мультиплексоров MC3324, MC3164, MC3132, MC3120, а также распределительные боксы M3TB64, M3TB48, M3TB34, M3TB32, M3TB24, M3TB20, M3TB16 и переходник M3A2B.
• Функция сбора данных;
• Возможность соединения двух устройств M300;
• Подключение внешнего цифрового мультиметра;
• Наблюдение в реальном времени за одним, несколькими и всеми каналами с возможностью быстрой перекоммутации;
• 5 слотов для подключения дополнительных модулей;
• 10 типов модулей измерения, коммутации, управления и сбора данных;
• Измерение истинных среднеквадратических значений (TrueСКЗ);
• Дистанционное управление при помощи SCPI команд.
