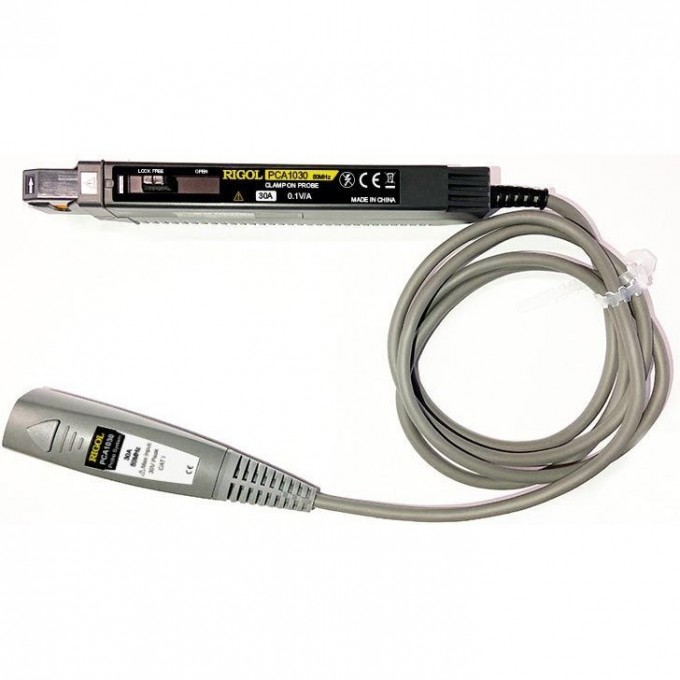

Токовый пробник RIGOL для осциллографов 50 Апик PCA1030
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Токовый пробник Rigol PCA1030 предназначен для точного измерения и регистрации тока с последующим преобразованием его в сигнал напряжения. Этот сигнал может быть подан на вход осциллографа для анализа. Устройство обеспечивает максимальное пиковое значение тока до 50 А и максимальный ток в непрерывном режиме до 30 А.
Модель PCA1030 работает в частотном диапазоне от постоянного тока до 50 МГц (-3 дБ) и имеет коэффициент преобразования 0,1 В/А. Диаметр охвата составляет 5 мм, что позволяет работать с различными типами проводников. Точность измерений достигает ±1%±1 мВ при токе до 30 Аскз и ±2% при пиковом токе до 50 Апик. Время нарастания сигнала составляет 7 нс, а уровень шума не превышает 2,5 мАскз в полосе 20 МГц.
Данный токовый пробник совместим с широким спектром осциллографов Rigol, включая серии MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000 и DS70000. Это делает его универсальным инструментом для инженеров, разработчиков и специалистов, работающих с электронными схемами и требующих точного анализа токовых характеристик.
Максимальная потребляемая мощность пробника составляет 8,5 ВА. Устройство обеспечивает надежные и воспроизводимые результаты измерений, что критически важно для отладки и тестирования электронного оборудования.
