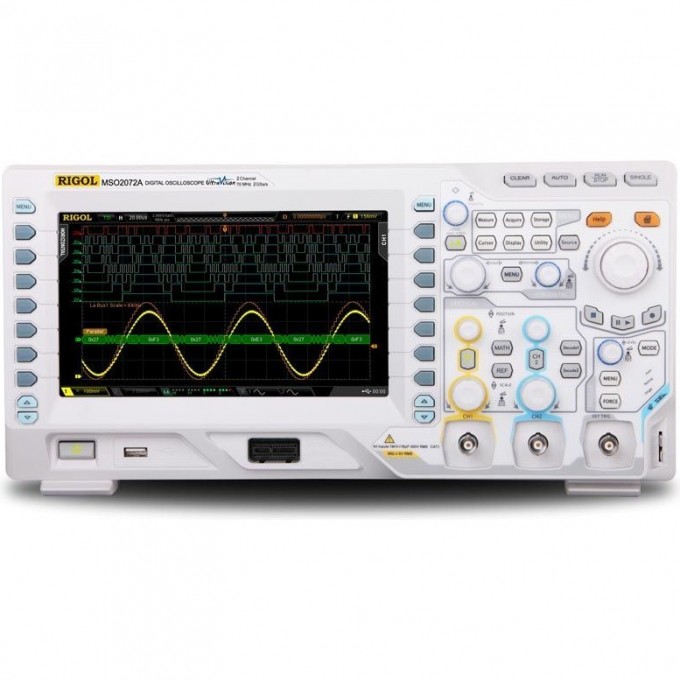

Осциллограф цифровой RIGOL с генератором сигналов 70 МГц, 2 канала MSO2072A-S

Цифровой осциллограф Rigol MSO2072A-S представляет собой двухканальный прибор с полосой пропускания 70 МГц и частотой дискретизации 2 Гвыб/с. Устройство оснащено встроенным генератором сигналов и логическим анализатором на 16 каналов, что позволяет исследовать как аналоговые, так и цифровые сигналы. Прибор обладает низким уровнем шума и поддерживает синхронизацию и декодирование сигналов последовательных шин, таких как I²C, RS-232 и SPI.

Осциллограф использует технологию UltraVision от Rigol, которая обеспечивает большую длину записи осциллограммы, удобную навигацию и высокую скорость захвата сигналов. Отображение сигнала выполняется с изменяемой яркостью до 256 градаций, что улучшает визуализацию интенсивности сигнала. Максимальный объем памяти составляет 14 М точек на канал, с возможностью расширения до 56 М точек. Прибор поддерживает 24 автоматических измерения и различные математические операции, включая БПФ и логические функции.

Rigol MSO2072A-S предназначен для разработки и отладки цифровых и аналоговых устройств. Он будет полезен инженерам, разработчикам электроники и специалистам по ремонту, которым требуется точный анализ сигналов и возможность работы с различными интерфейсами. Встроенный генератор сигналов расширяет функциональность прибора, позволяя проводить тесты и проверять схемы без использования дополнительного оборудования.

Осциллограф оснащен 8-дюймовым цветным TFT-дисплеем с разрешением 800x480 пикселей. Для подключения предусмотрены интерфейсы USB-host, USB-device, LAN и AUX. Питание осуществляется от сети переменного тока 100-240 В, 50/60 Гц, с потребляемой мощностью менее 50 Вт.

• Технология UltraVision для большой длины записи, удобной навигации и высокой скорости захвата осциллограмм;
• Отображение сигнала с изменяемой яркостью (до 256 градаций) в зависимости от интенсивности;
• Встроенный шестнадцатиканальный логический анализатор для исследования коррелированных аналоговых и цифровых сигналов;
• Встроенный двухканальный генератор сигналов.
