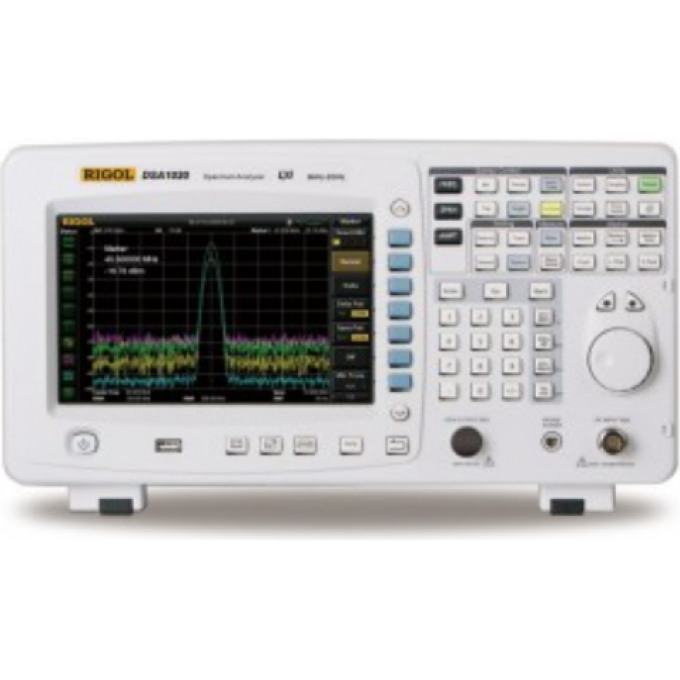

Цифровой анализатор спектра RIGOL DSA1030A до 3 ГГц 38C000192
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Анализатор спектра Rigol DSA1030A представляет собой компактный прибор для анализа спектра. Устройство использует цифровую технологию ПЧ, что обеспечивает стабильность измерений. Модель DSA1030A позволяет проводить расширенные измерения мощности, гармоник, шумов и искажений, а также ЭМИ измерения. Опциональный трекинг-генератор расширяет функциональность прибора для измерения S-параметров.
Прибор оснащен различными типами детекторов, включая нормальный, пиковый положительный, пиковый отрицательный, выборку, среднеквадратическое значение и средний. Диапазон измерения уровня составляет от -100 дБм до +30 дБм с шагом 1 дБ. Аттенюатор с пределом ослабления от 0 до 50 дБ позволяет точно настраивать входной сигнал. Поддерживаются различные операции над графиками, включая непрерывное отображение, удержание максимума, усреднение и другие.
Rigol DSA1030A предназначен для использования в лабораторных условиях, на производстве и в научно-исследовательских центрах, где требуется точный анализ радиочастотного спектра. Прибор подходит для специалистов, занимающихся разработкой, тестированием и обслуживанием радиоэлектронного оборудования.
Устройство поддерживает удаленное управление через USB TMC, LAN интерфейс 10/100 Base-T (RJ-45) и опциональный IEC/IEEE Bus (GPIB) с USB-GPIB IEEE 488.2. Питание осуществляется от сети AC 100-240 В или от батареи DC 10-18 В, обеспечивая до 3 часов автономной работы. Внутренняя память объемом 1 Гбайт позволяет сохранять данные измерений.
• Логарифмическая шкала: 1 дБ…200 дБ;
• Линейная шкала: 0 до опорного уровня;
• Количество точек: 601 (нормальный), 751 (полный экран);
• Количество графиков: 3 + основная;
• Тип детектора: Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average;
• Операции над графиками: непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка, A-B, A+константа, A-константа;
• Единицы измерения: дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт;
• Измерение мощности в основном канале;
• Измерение занимаемой полосы;
• Соотношение мощностей в смежных каналах;
• Измерение мощности во временной области при нулевой полосе пропускания;
• Измерение мощности в полосе между двумя максимальными точками;
• Измерение отношения сигнал/шум;
• Измерение гармонических искажений;
• Измерение интермодуляционных искажений;
• Тестирование в пределах.
