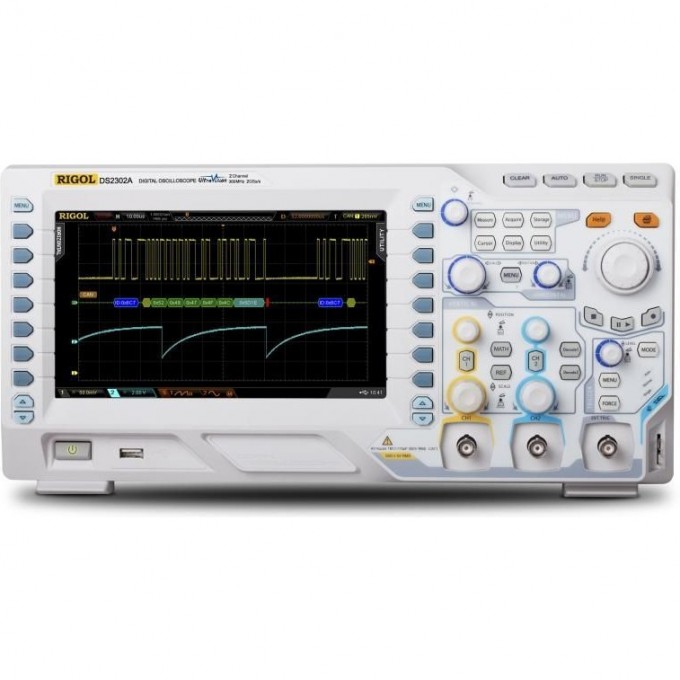

Цифровой осциллограф RIGOL 300 МГц с генератором сигналов DS2302A-S

Цифровой осциллограф Rigol DS2302A-S представляет собой двухканальный прибор с полосой пропускания 300 МГц и максимальной частотой дискретизации 2 Гвыб/с. Устройство оснащено встроенным двухканальным генератором сигналов и предназначено для анализа и декодирования сигналов последовательных шин, а также для разработки и диагностики цифровых и аналоговых устройств.

Осциллограф использует технологию UltraVision, которая обеспечивает большую длину записи осциллограммы до 56 М точек (опционально), удобную навигацию по захваченному сигналу и высокую скорость захвата. Отображение сигнала осуществляется с изменяемой яркостью (до 256 градаций) на цветном TFT-дисплее диагональю 20 см (8 дюймов) с разрешением 800 x 480 пикселей. Прибор поддерживает 24 автоматических измерения и различные математические операции, включая FFT.

Rigol DS2302A-S подходит для широкого круга задач в области электроники, включая отладку микроконтроллеров, анализ цифровых интерфейсов (I²C, RS-232, SPI), тестирование аналоговых схем и образовательные цели. Встроенный генератор сигналов позволяет формировать стандартные и пользовательские формы сигналов с максимальной частотой 25 МГц.

Устройство оснащено интерфейсами USB-host, USB-device, LAN и AUX для подключения к внешним устройствам и сетям. Питание осуществляется от сети переменного тока 100-240 В, 50/60 Гц, с потребляемой мощностью менее 50 Вт. В комплект поставки входит осциллограф Rigol DS2302A-S.

• Низкий уровень шума;
• Расширенные возможности по запуску;
• Возможность синхронизации и декодирования сигналов последовательных шин (I²C, RS-232, SPI и др.);
• Инновационная технология UltraVision для большой длины записи, удобной навигации и высокой скорости захвата осциллограмм;
• Регистрация сигнала в реальном времени с расширенными возможностями анализа и декодирования сигналов шин;
• Отображение сигнала с изменяемой яркостью (до 256 градаций);
• Встроенный двухканальный генератор сигналов.
