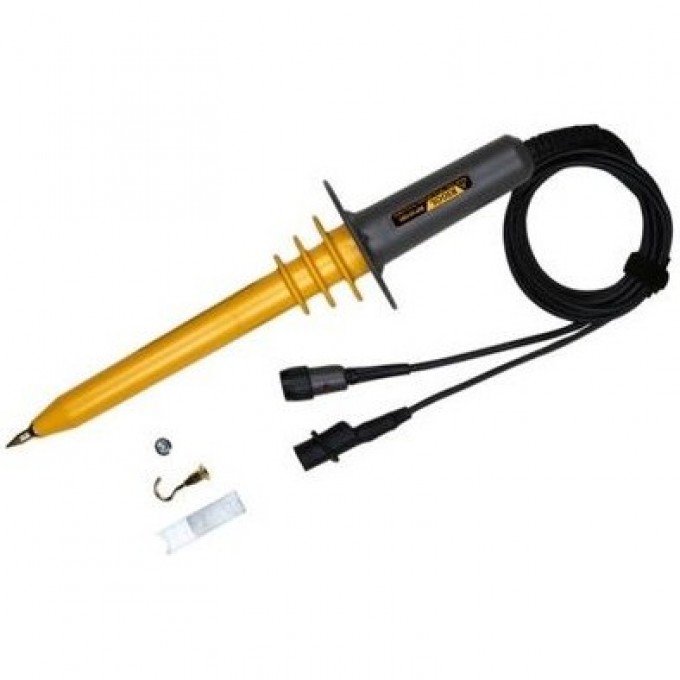

Высоковольтный пассивный пробник RIGOL DC-40 МГц RP1010H
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Высоковольтный пассивный пробник Rigol RP1010H предназначен для измерения высоких напряжений в цепях постоянного и переменного тока. Устройство обеспечивает полосу пропускания от DC до 40 МГц, что позволяет использовать его для широкого спектра задач в электронике и электротехнике. Пробник разработан для работы с осциллографами Rigol различных серий, включая DS1000B/D/E/CA/Z/Z-S, DS2000, DS/MSO4000 и DS6000.
Пробник RP1010H характеризуется максимальным рабочим напряжением до 10 кВ постоянного тока и до 20 кВп-п переменного тока (7 кВскз для синусоидального сигнала). Коэффициент деления составляет 1:1000, что обеспечивает безопасное масштабирование сигнала для осциллографа. Входной импеданс 100 МОм параллельно 3,0 пФ минимизирует влияние пробника на измеряемую цепь. Время нарастания сигнала не превышает 8,8 нс, что гарантирует точное отображение быстрых переходных процессов.
Устройство обладает высокой точностью измерений: ±3% полного диапазона для постоянного тока и ±3% для переменного тока (при 1 кГц / 1 кВ). Диапазон компенсации составляет от 5 пФ до 50 пФ, что позволяет адаптировать пробник к различным входным емкостям осциллографов. Температурный коэффициент менее 200 ppm/°C обеспечивает стабильность характеристик в широком диапазоне рабочих температур от -10 до 55 °C при относительной влажности до 85%.
Данный пробник является незаменимым инструментом для инженеров, техников и исследователей, работающих с высоковольтными схемами, импульсными источниками питания, системами зажигания и другими приложениями, требующими точного измерения высоких напряжений без риска повреждения осциллографа.
