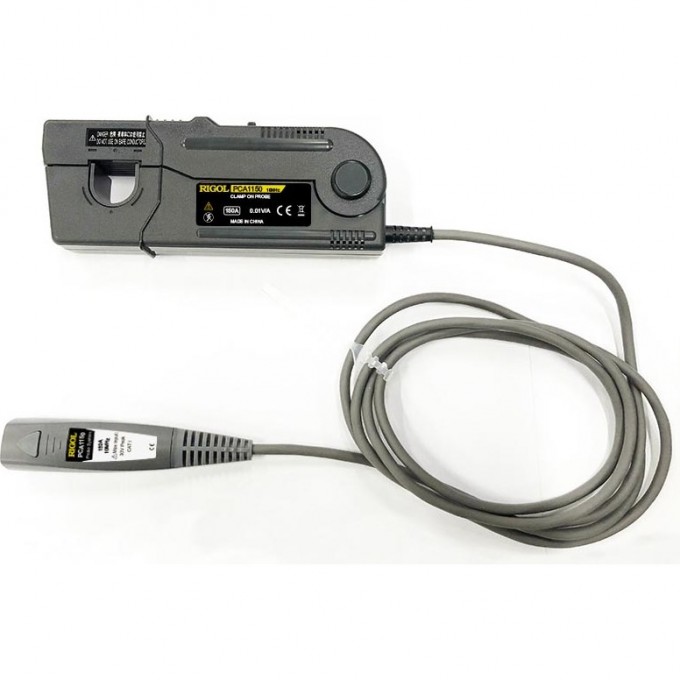

Токовый пробник RIGOL для осциллографов, 300 Апик, DC-10 МГц, 0.1 В/А PCA1150
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Токовый пробник Rigol PCA1150 предназначен для регистрации электрического тока и преобразования его в соответствующий сигнал напряжения, который подается на вход осциллографа. Устройство обеспечивает измерение пиковых значений тока до 300 А (непрерывно) и до 500 А (импульс длительностью до 30 мкс), работая в частотном диапазоне от постоянного тока до 10 МГц (-3 дБ).
Пробник характеризуется коэффициентом преобразования 0.1 В/А и полосой пропускания 800 МГц. Максимальный ток в непрерывном режиме составляет 150 Аскз. Диаметр охвата проводника достигает 20 мм. Точность измерений составляет ±1%±1 мВ для токов до 150 А и ±2% для токов от 150 до 300 Апик в диапазоне DC, 45 Гц...66 Гц. Уровень шума не превышает 25 мАскз (20 МГц), а время нарастания сигнала составляет 3.5 нс.
Модель PCA1150 совместима с осциллографами Rigol серий MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000 и DS70000. Максимальная потребляемая мощность устройства составляет 8.5 ВА. Данный пробник является инструментом для точного анализа токовых характеристик в различных электронных схемах и системах.
