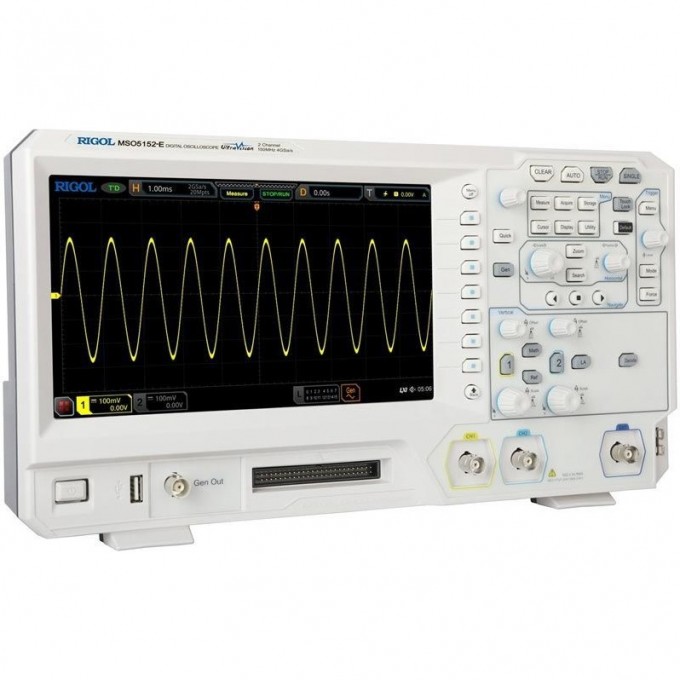

Осциллограф цифровой RIGOL MSO5000-E двухканальный 150 МГц MSO5152-E

Цифровой осциллограф Rigol MSO5152-E предназначен для измерения и анализа электрических сигналов. Модель оснащена двумя аналоговыми каналами и обладает полосой пропускания 150 МГц. Максимальная частота дискретизации составляет 4 Гвыб/с, а объем памяти — 50 М точек, что обеспечивает детальный анализ сложных сигналов.

Прибор построен на базе технологии UltraVision 2, которая повышает эффективность захвата и обработки данных. Осциллограф поддерживает расширенную синхронизацию с 12 типами триггеров и предлагает опциональное декодирование протоколов последовательных шин, таких как I2C, RS232, UART, SPI, CAN, FlexRay, LIN, I2S и MIL-STD-1553. Скорость захвата осциллограмм достигает 300 000 осц./сек, а анализ может проводиться по 450 000 кадрам.

Rigol MSO5152-E подходит для использования в научно-исследовательских лабораториях, образовательных учреждениях, а также для разработки и тестирования электронных устройств. Встроенные функции включают 41 тип автоизмерений, математические функции, статистический анализ, БПФ, цифровой вольтметр и частотомер. Осциллограф оснащен 9-дюймовым цветным сенсорным дисплеем с разрешением 1024х600 пикселей для удобного взаимодействия с прибором.

Для подключения к внешним устройствам предусмотрены интерфейсы USB-host, USB-device, LAN (с VNC Web) и HDMI. Дополнительно может быть установлен GPIB-интерфейс и встроенный генератор сигналов. Потребляемая мощность устройства составляет менее 120 Вт.

• Технология UltraVision 2;
• Расширенная синхронизация (12 типов штатно);
• Опциональная поддержка протоколов последовательных шин: I2C, RS232, UART, SPI, CAN, FlexRay, LIN, I2S, MIL-STD-1553;
• Зональный триггер;
• Опциональное декодирование протоколов;
• 41 тип автоизмерений;
• Математические функции;
• Статистический анализ;
• БПФ (Быстрое преобразование Фурье);
• Цифровой вольтметр;
• Частотомер;
• Анализ АЧХ;
• Опциональный встроенный генератор.
