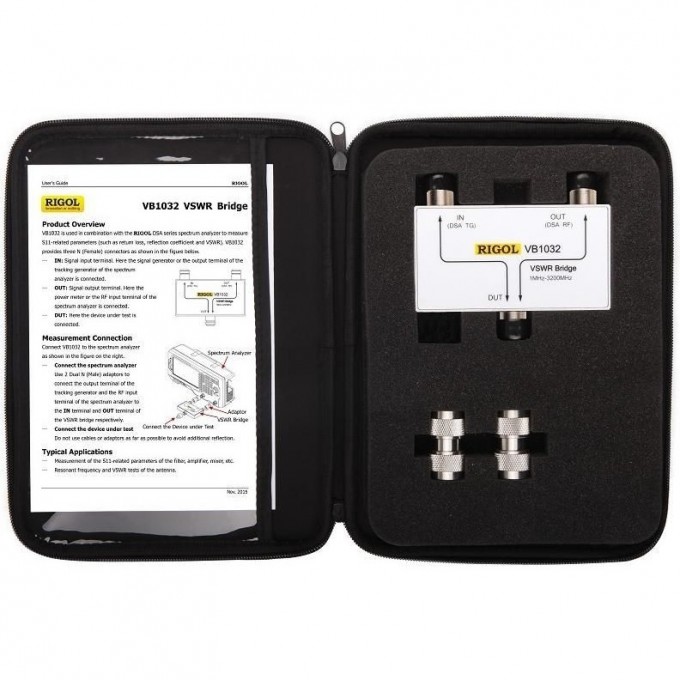

Мост для измерения КСВН Rigol VB1032

Мост Rigol VB1032 предназначен для точного измерения S (S11) параметров, таких как коэффициент стоячей волны по напряжению (КСВН), коэффициенты потерь и отражения. Это устройство является важным компонентом для анализа характеристик радиочастотных цепей и компонентов.

Устройство разработано для совместного использования со спектроанализаторами Rigol, оснащенными трекинг-генератором. Оно совместимо с сериями DSA800-TG, RSA5000-TG/N, RSA3000-TG/N и RSA3000E-TG, обеспечивая расширенные возможности для анализа высокочастотных сигналов в диапазоне от 1 ГГц до 3,2 ГГц. Максимальная входная мощность составляет +27 дБм (0.5 Вт), а импеданс — 50 Ом, что соответствует стандартным требованиям для ВЧ-измерений.

Мост оснащен разъемом N-типа (Female), что обеспечивает надежное подключение к измерительному оборудованию и тестируемым устройствам. Прибор позволяет проводить измерения с высокой точностью, что критически важно для разработки, тестирования и обслуживания радиоэлектронной аппаратуры, антенных систем и других ВЧ-компонентов.
