Опция измерений ЭМИ RIGOL для анализаторов спектра серии RSA3000E RSA3000E-EMI

Опция Rigol RSA3000E-EMI представляет собой приложение для измерения электромагнитных помех, предназначенное для анализаторов спектра реального времени серии RSA3000E. Данное решение обеспечивает предварительное тестирование на соответствие требованиям электромагнитных помех (ЭМИ).

Функционал опции включает сканирование диапазона, поиск пиков, задание предельных линий и возможность использования нескольких одновременных детекторов CISPR. Активация опции происходит при помощи программного кода, что позволяет легко интегрировать ее в существующие анализаторы спектра RSA3000E.

Приложение предназначено для инженеров и специалистов, занимающихся разработкой и тестированием электронного оборудования на соответствие стандартам ЭМИ. Оно упрощает процесс предварительной оценки и позволяет выявлять потенциальные проблемы на ранних этапах разработки.

В комплект поставки входит лицензия на активацию опции RSA3000E-EMC.

• Встроенные полосы пропускания и детекторы CISPR: пиковый (положительный или отрицательный), квазипиковый, CISPR среднее, среднеквадратическое значение, средний;
• Автоматическое сканирование нескольких сегментов;
• Встроенная таблица сканирования с независимыми настройками для каждого диапазона;
• Настройка, сохранение и загрузка пользовательских предельных линий;
• Автоматический поиск пиков / пределов;

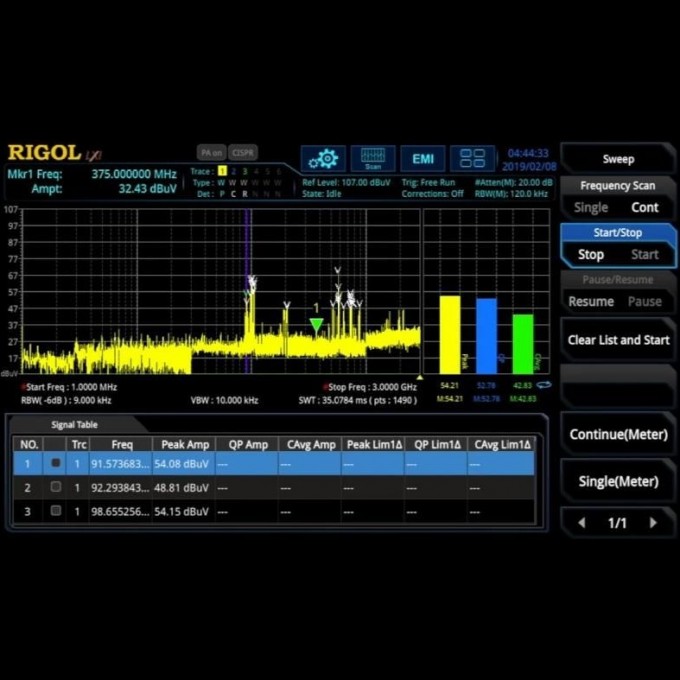

• Отображение на экране до трех трасс с разными детекторами;
• Формирование журнала частот;
• Измерения в реальном времени с тремя типами детекторов на маркере или сигнале;
• Поправочные коэффициенты для антенн, эквивалентов сетей LISN, кабелей и предусилителей;
• Генерация отчетов в табличной форме с возможностью сохранения скриншотов.
