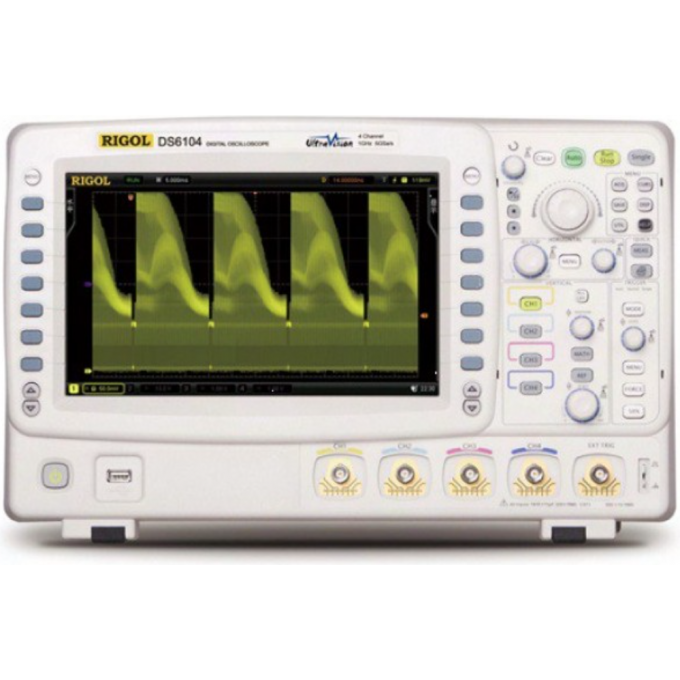

Осциллограф цифровой четырехканальный RIGOL DS6104 1 ГГц 38C000150

Артикул: 38C000150

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Тип дисплея

- ЖК, TFT матрица

Диагональ дисплея

- 10,1” (257 мм)

Вес

- Около 5,3 кг (10,8 кг с упаковкой)

Дополнительные возможности

- USB-интерфейс / Дымоуловитель / Разъем RJ12

Мощность, Вт

- 175

Разрядность

- 5 бит, 6 бит, 7 бит, 8 бит

Напряжение питания

- 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II

Разрешение дисплея

- 800 (по горизонтали) × 480 (по вертикали) точек

Интерфейсы связи

- 2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output

Напряжение, В

- 230

Полоса пропускания, МГц

- 1000

Потребляемая мощность

- <150 Вт

Напряжение

- 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II

Входной импеданс

- 1 MΩ±1% || 14 пФ ±3 пФ или 50 Ом±1,5%

Максимальное входное напряжение

- 300 Вскз CAT I, 100 Вскз CAT II

Диапазон смещения

- На импедансе 50 Ом ±1,2 В (2 мВ ~ 124 мВ) ±12 В (126 мВ ~ 1 В)

Режимы

- Y-T, X-Y, самописец, задержка

Измерения

- Курсорные, 5 измерений одновременно

Статистика

- Среднее, максимальное, минимальное, девиация, количество измерений

Характеристики

- Значене

Время нарастания

- ≤400 пс (типичное)

Диапазон

- 0 ~ 127, 0 ~ 255 ~ 1023

Характеристика

- Значение

Регистрация

- Режим

Макс. дискретизация (реальное время)

- 5 Гвыб/сек (2,5 Гвыб/сек - 2 канала)

Вход

- Связьвходу

Учет ослабления пробников

- 0,01х-1000х с шагом 1-2-5

Ограничение полосы пропускания

- 20 МГц, 250 МГц, полный диапазон

Параметры горизонтальной системы

- Скорость захвата осциллограмм

Интерполяция

- (sin x)/x

Коэффициент развертки

- 500 пс/дел ~ 1000 с/дел, с шагом 1~2~5

Погрешность временной базы

- ±4 ppm

Максимальная задержка

- Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с

Вертикальное отклонение

- 2 мВ/дел ~ 5 В/дел на импедансе 1 МОм 2 мВ/дел ~ 1 В/дел на импедансе 50 Ом

Полоса пропускания для однократного сигнала

- Полный диапазон

Низкочастотный предел

- ≤5 Гц ( на входе BNC)

Погрешность коэф.усиления

- ±2%

Погрешность смещения

- ±0,1 дел ±2 мВ ±0,5смещения на развертке 200 мВ/дел~5 В/дел ±0,1 дел ±2 мВ ±1,5смещения на развертке 2 мВ/дел~195 мВ/дел

Изоляция между каналами

- ≥40 дБ

Отображение

- 5 измерений одновременно

Частотомер

- Встроенный, 6 разрядов

Математические операции

- A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции

FFT окна

- Прямоугольник, Hanning, Blackman, Hamming

Логические операции

- AND, OR, NOT, XOR

Математические функции

- Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent

Декодирование

- Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция), FlexRay (опция)

Диапазон уровня запуска

- Внутренний

EXT

- ±0,8 В

Режим запуска

- Авто, обычный, одиночный

Фильтрация

- Срез ФВЧ (50 кГц), ФНЧ (5 кГц)

Блокировка уровня запуска

- 100 нс ~ 10 с

Запуск по фронту

- Нарастающий, спадающий, нарастающий&спадающий

Запуск по длительности импульса

- Условие запуска

Диапазон установок

- 4 нс ~ 4 с

Запуск по ранту

- Условие запуска

Запуск по скорости нарастания

- Условие запуска

Ширина окна (время)

- 10 нс ~ 1 с

Запуск по видеосигналу

- Cистема

Cтандарт

- 480P, 576P, 720P, 1080P, 1080i HDTV

Запуск по шаблону

- Установка шаблона

RS232/UART запуск

- Полярность

Условие запуска

- Start, Error, Check Error, Data

Скорость

- 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская

I2C запуск

- Условие запуска

Разрядность адреса

- 7 бит, 8 бит, 10 бит

Длина

- 1 ~ 5 байт

SPI запуск

- Условие

Значение удержания

- 100 нс ~ 1 нс

Установка

- H, L, X

CAN запуск

- Тип сигнала

Точки выбора

- От 5% до 95%

Тип окна

- Data, Remote, Error, OverLoad

Тип ошибки

- Bit Fill, Answer Error, Check Error, Format Error, Random Error

FlexRay запуск

- Скорость

USB запуск

- Скорость сигнала

Количество цветов

- 160 000 цветов

Послесвечение

- Мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно

Выходное напряжение (типичное)

- Амплитуда 3 Вп-п

Частота (типичное)

- Меандр 1 кГц

Стандартный

- 2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output

Предохранитель

- 3 A, T тип, 250 В

Габаритные размеры

- 399 мм × 255,3 мм × 123,8 мм (Ш*В*Г)

Погрешность коэффициента усиления

- ±2%

Фильтрация запуска

- Срез ФВЧ (50 кГц), ФНЧ (5 кГц)

Габаритные размеры (ШxВxГ)

- 399 мм × 255,3 мм × 123,8 мм

Макс. дискретизация (эквивалентная)

- 100 Гвыб/сек

Параметры вертикальной системы

- Вертикальное разрешение

Полоса пропускания для аналогового периодического сигнала

- 1 ГГц

Частота дискретизации (реальное время)

- 5 Гвыб/сек (2,5 Гвыб/сек - 2 канала)

Частота дискретизации (эквивалентная)

- 100 Гвыб/сек

Особенность

- Цифровые четырехканальные

Глубина записи

- 140 М точек (выбор 14 М; 1,4 М; 140 К; 14 К) на канал, опция - 5

Количество измерительных каналов

- С 4 измерительными каналами

Полоса пропускания

- 1 ГГц

Частота дискретизации

- 5

Тип разъема

- Цифровой

ОПИСАНИЕ

Цифровой осциллограф Rigol DS6104 предназначен для анализа, разработки и тестирования быстродействующих высокочастотных электронных устройств. Модель DS6104 имеет четыре канала и полосу пропускания 1 ГГц, что позволяет использовать его в промышленной и потребительской электронике, а также в научных исследованиях. Устройство оснащено технологией UltraVision для удобной навигации по захваченному сигналу и расширенными возможностями анализа.

Технология UltraVision от Rigol обеспечивает длину записи осциллограммы до 140 миллионов точек и скорость захвата до 180 тысяч осциллограмм в секунду. Она объединяет регистрацию сигнала в реальном времени с расширенными функциями анализа и декодирования сигналов шин. Отображение сигнала выполняется с изменяемой яркостью (до 256 градаций) в зависимости от интенсивности сигнала, что полезно при диагностике цифровых и аналоговых устройств.

Система WaveFinder, интегрированная в Rigol DS6104, упрощает поиск и анализ отдельных участков осциллограммы. Осциллограф поддерживает различные режимы запуска, включая запуск по фронту, длительности импульса, ранту, скорости нарастания, видеосигналу и шаблону. Доступны опции декодирования для RS232/UART, I2C, SPI, CAN и FlexRay.

Устройство оснащено 10,1-дюймовым TFT ЖК-дисплеем с разрешением 800x480 точек и отображением 160 000 цветов. Интерфейсы включают 2 USB Host, USB-device, LAN, VGA и выход AUX. Питание осуществляется от сети 100-240 В переменного тока, 50/60 Гц, при потребляемой мощности менее 150 Вт.
