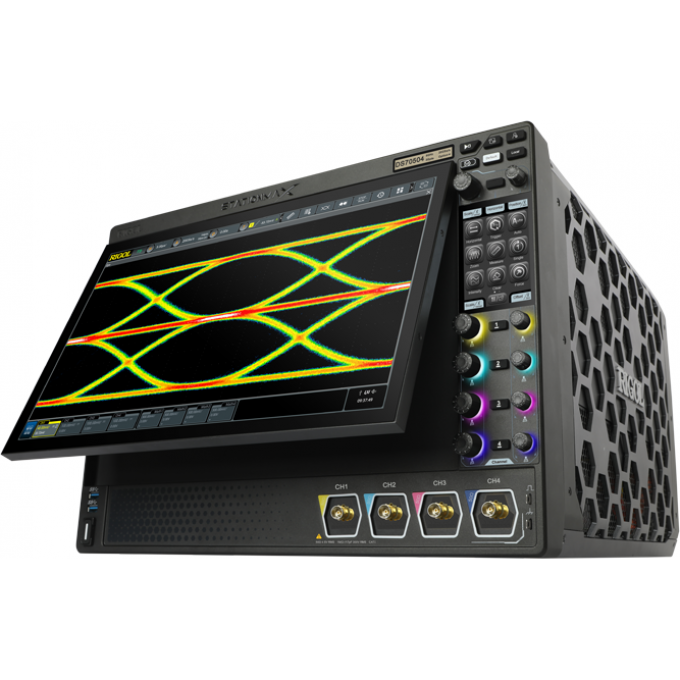

ХАРАКТЕРИСТИКИ
Дополнительные возможности -
USB-интерфейс
Максимальная частота дискретизации -
20 Гвыб/с (активны все каналы)
Напряжение питания -
230 В
Динамический диапазон -
±5 дел (8 бит)
Полоса пропускания, МГц -
100
Потребляемая мощность -
175 Вт
Количество входных аналоговых каналов -
4
Количество каналов внешней синхронизации -
1
Полоса пропускания аналоговых каналов -
До 8 ГГц
Максимальная частота дискретизации в реальном времени на канал -
20 Гвыб/с
Максимальная глубина памяти -
0.5 Гвыб на канал (2 Гвыб на канал - опция)
Скорость захвата осциллограмм -
Более >500 000 осц/с
Разрешение по вертикали -
Регулируемая от 8 бит до 16 бит
Диапазон чувствительности по вертикали -
1 мВ/дел ~ 1 В/дел (50 Ω)
Диапазон временной развёртки -
20 пс/дел ~ 1000 с/дел
Режим выборки -
Выборка в реальном времени
Общая частота дискретизации -
80 Гвыб/с
Аппаратная запись и воспроизведение сигналов в реальном времени -
Макс. 2 000 000 кадров (одноканальный режим)
Пиковый детектор -
Захват глитчей от 100 пс
Разрешение встроенных дисплеев -
1920 х 1080 пикселей; 480 х 320 пикселей
Входная связь -
По постоянному току
Входной импеданс -
50 Ом ± 3%
Входная емкость -
17 пФ ± 3 пФ
Коэффициент деления пробника -
0,0001X, 0,0002X, 0,0005X, 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X, пользовательский ± 100 дБ
Максимальное входное напряжение -
≤10 мВ/дел: 1 В СКЗ, >10 мВ/дел: 5 В СКЗ
Диапазон смещения -
±0,4 В (2 мВ/дел~50 мВ/дел); ±1 В (51 мВ/дел~100 мВ/дел); ±4 В (101 мВ/дел~1 В/дел)
Относительная погрешность -
усиления по постоянному току: ± 2% от полной шкалы
Точность смещения постоянного тока -
≤200 мВ/дел (±0,1 дел. ±2 мВ ± 1,5% смещения) >200 мВ/дел (±0,1 дел. ±2 мВ ± 1,0% смещение)
Межканальная развязка -
≥ 100:1 (от постоянного тока до 1 ГГц); ≥ 30:1 (> 1 ГГц)
Разрешение по времени -
0,2 пс
Погрешность частоты опорного генератора -
± 0,1 ppm (точность начальной калибровки) ± 0,1 ppm/год (скорость старения)
Диапазон задержки временной развертки -
Максимальное значение -5 дел перед запуском 1с или 100 дел после запуска
Измерение временного интервала -
ΔT (с использованием курсоров) ± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс
Диапазон коррекции межканального смещения -
±100 нс, точность ±1 пс
Режимы -
YT по умолчанию XY- канал 1/2/3/4
Временная развертка -
СКАНИРОВАНИЯ ≥ 200 мс/дел.ROLL ≥ 50 мс/дел, возможность автоматического входа/выхода
DS80000-JITTA -
Расширенной анализ джиттера и глазковой диаграммы
DS80000-DDR3C -
Тест на соответствие DDR3 и LPDDR3
DS80000-USBC -
Тест на соответствие USB 2.0
DS80000-ENETC -
Тест на соответствие 100M/1000M Ethernet
DS80000-EMBDA -
Запуск и декодирование сигналов шин последовательной передачи данных (RS232/UART/ RS422/RS485, I2C, SPI)
DS80000-AUTOA -
Запуск и декодирование сигналов шин (CAN, CAN-FD, LIN, FlexRay)
DS80000-AUDIOA З -
Апуск и декодирование сигналов шин последовательной передачи данных (I2S)
DS80000-AEROA -
Запуск и декодирование сигналов последовательной шины MIL-STD-1553
DS80000-USBA -
Запуск и декодирование сигналов шин последовательной передачи данных (USB 2.0)
BNC Adapter Input 50Ω -
Прецизионный адаптер c 3,5 мм на BNC (50 Ω)
Аппаратная запись и воспроизведение сигналов в реальном времени -
Макс. 2 000 000 кадров (одноканальный режим)
Относительная погрешность усиления по постоянному току -
± 2% от полной шкалы
Опции анализа -
Расширенной анализ джиттера и глазковой диаграммы (DS80000-JITTA), Тест на соответствие DDR3 и LPDDR3 (DS80000-DDR3C), Тест на соответствие USB 2.0 (DS80000-USBC), Тест на соответствие 100M/1000M Ethernet (DS80000-ENETC)
Опции декодирования шин -
RS232/UART/ RS422/RS485, I2C, SPI (DS80000-EMBDA), CAN, CAN-FD, LIN, FlexRay (DS80000-AUTOA), I2S (DS80000-AUDIOA), MIL-STD-1553 (DS80000-AEROA), USB 2.0 (DS80000-USBA)
Габариты -
448x310x522 мм
Количество измерительных каналов -
