Дифференциальный активный пробник RIGOL для осциллографов до 2.5 ГГц PVA7250
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ

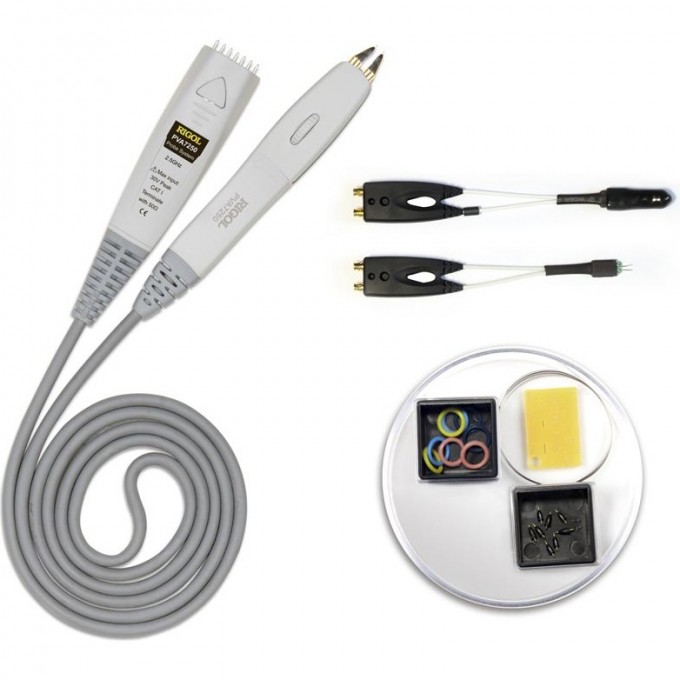

Rigol PVA7250 — это активный дифференциальный пробник, предназначенный для использования с осциллографами Rigol серий MSO/DS7000, MSO8000, DS8000-R, HDO4000, DS70000. Устройство обеспечивает гальваническую развязку каналов и поддерживает полосу частот до 2,5 ГГц. Пробник характеризуется временем нарастания 140 пс и входной емкостью менее 1 пФ.
Входной импеданс составляет 50 кОм±2% для дифференциального подключения и 25 кОм±2% для подключения разъем/земля. Динамический диапазон входа находится в пределах ±2 В, а максимальное общее входное напряжение достигает ±6,25 В (DC...100 Гц) и ±1,25 В (>100 Гц). Точность измерения составляет 2%, а аттенюатор имеет коэффициент 10:1 с погрешностью ±2%.
Пробник PVA7250 обеспечивает смещение нуля менее 30 мВ до калибровки и менее 5 мВ после калибровки, с диапазоном смещения ±2 В. Погрешность смещения нуля составляет менее 3% до калибровки и менее 1% после. Уровень шума не превышает 3,8 мВскз. Выходной импеданс равен 50 Ом, а максимальное входное напряжение составляет 30Впик CAT. Максимальная потребляемая мощность устройства — 1,2 Вт.
Данный пробник является важным инструментом для инженеров и исследователей, работающих с высокочастотными сигналами, где требуется точное измерение дифференциальных напряжений с гальванической развязкой. Он идеально подходит для отладки и анализа электронных схем, тестирования компонентов и систем.
