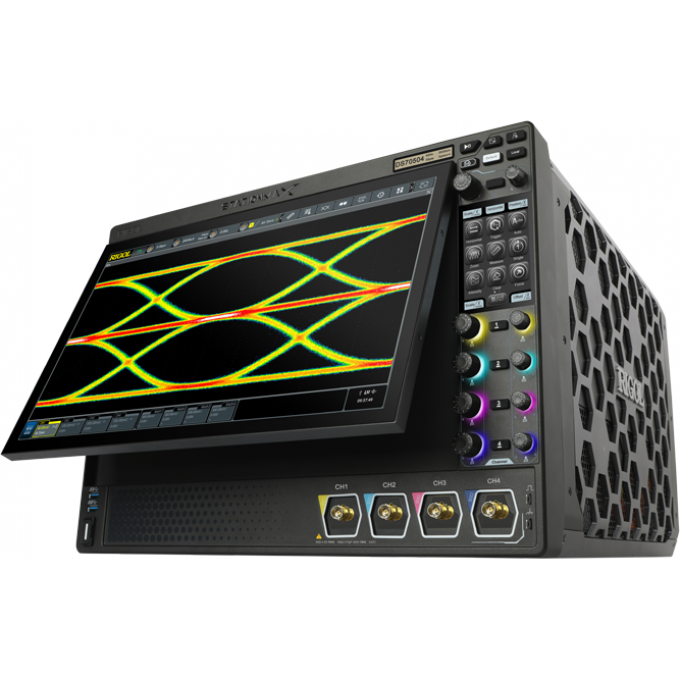

RIGOL Цифровой осциллограф 40 ГГц 1 Гб DS81304

Артикул: DS81304

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенность -

Цифровые

Вес, кг -

Тип дисплея -

Сенсорный

Диагональ дисплея -

15,6 дюймов

Вес -

28 кг

Дополнительные возможности -

USB-интерфейс, Дымоуловитель, Разъем RJ12

Максимальная частота дискретизации -

40 Гвыб/с (все каналы)

Комплектация -

Прецизионный адаптер c 3,5 мм на BNC (50 Ω)

Мощность, Вт -

175

Функциональность -

Математические операции, анализ спектра, запись, воспроизведение сигналов, измерение параметров

Интерфейсы связи -

USB, LAN, Wi-Fi

Напряжение, В -

230

Полоса пропускания, МГц -

100

Госреестр -

№ 93223-24

Количество входных аналоговых каналов -

Количество каналов внешней синхронизации -

Полоса пропускания аналоговых каналов -

До 13 ГГц

Максимальная частота дискретизации в реальном времени на канал -

40 Гвыб/с

Максимальная глубина памяти -

1 Гвыб на канал (4 Гвыб на канал - опция)

Скорость захвата осциллограмм -

>500 000 осц/с

Разрешение по вертикали -

Регулируемая от 8 бит до 16 бит

Диапазон чувствительности по вертикали -

1 мВ/дел ~ 1 В/дел (50 Ω)

Диапазон временной развёртки -

20 пс/дел ~ 1000 с/дел

Режим выборки -

Выборка в реальном времени

Общая частота дискретизации -

160 Гвыб/с

Аппаратная запись и воспроизведение сигналов в реальном времени -

Макс. 2 000 000 кадров (одноканальный режим)

Пиковый детектор -

Захват глитчей от 100 пс

Разрешение встроенных дисплеев -

1920 х 1080 пикселей; 480 х 320 пикселей

Входная связь -

По постоянному току

Входной импеданс -

50 Ом ± 3%

Входная емкость -

17 пФ ± 3 пФ

Коэффициент деления пробника -

0,0001X - 50000X, пользовательский ± 100 дБ

Максимальное входное напряжение -

≤10 мВ/дел: 1 В СКЗ; >10 мВ/дел: 5 В СКЗ

Диапазон смещения -

±0,4 В (2 мВ/дел~50 мВ/дел); ±1 В (51 мВ/дел~100 мВ/дел); ±4 В (101 мВ/дел~1 В/дел)

Относительная погрешность -

усиления по постоянному току: ± 2% от полной шкалы

Точность смещения постоянного тока -

≤200 мВ/дел (±0,1 дел. ±2 мВ ± 1,5% смещения) >200 мВ/дел (±0,1 дел. ±2 мВ ± 1,0% смещение)

Межканальная развязка -

≥ 100:1 (от постоянного тока до 1 ГГц); ≥ 30:1 (> 1 ГГц)

Разрешение по времени -

0,2 пс

Погрешность частоты опорного генератора -

± 0,1 ppm (точность начальной калибровки) ± 0,1 ppm/год (скорость старения)

Диапазон задержки временной развертки -

Максимальное значение -5 дел перед запуском 1с или 100 дел после запуска

Измерение временного интервала -

ΔT (с использованием курсоров) ± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс

Диапазон коррекции межканального смещения -

±100 нс, точность ±1 пс

Режимы -

YT по умолчанию XY- канал 1/2/3/4

Временная развертка -

СКАНИРОВАНИЯ ≥ 200 мс/дел. ROLL ≥ 50 мс/дел, возможность автоматического входа/выхода

DS80000-JITTA -

Расширенной анализ джиттера и глазковой диаграммы

DS80000-DDR3C -

Тест на соответствие DDR3 и LPDDR3

DS80000-USBC -

Тест на соответствие USB 2.0

DS80000-ENETC -

Тест на соответствие 100M/1000M Ethernet

DS80000-EMBDA -

Запуск и декодирование сигналов шин последовательной передачи данных (RS232/UART/ RS422/RS485, I2C, SPI)

DS80000-AUTOA -

Запуск и декодирование сигналов шин (CAN, CAN-FD, LIN, FlexRay)

DS80000-AUDIOA З -

Апуск и декодирование сигналов шин последовательной передачи данных (I2S)

DS80000-AEROA -

Запуск и декодирование сигналов последовательной шины MIL-STD-1553

DS80000-USBA -

Запуск и декодирование сигналов шин последовательной передачи данных (USB 2.0)

BNC Adapter Input 50Ω -

Прецизионный адаптер c 3,5 мм на BNC (50 Ω)

Аппаратная запись и воспроизведение сигналов в реальном времени -

Макс. 2 000 000 кадров (одноканальный режим)

Относительная погрешность усиления по постоянному току -

± 2% от полной шкалы

Опции анализа -

Расширенный анализ джиттера и глазковой диаграммы (DS80000-JITTA), Тест на соответствие DDR3 и LPDDR3 (DS80000-DDR3C), Тест на соответствие USB 2.0 (DS80000-USBC), Тест на соответствие 100M/1000M Ethernet (DS80000-ENETC), Запуск и декодирование сигналов шин последовательной передачи данных (RS232/UART/ RS422/RS485, I2C, SPI) (DS80000-EMBDA), Запуск и декодирование сигналов шин (CAN, CAN-FD, LIN, FlexRay) (DS80000-AUTOA), Запуск и декодирование сигналов шин последовательной передачи данных (I2S) (DS80000-AUDIOA З), Запуск и декодирование сигналов последовательной шины MIL-STD-1553 (DS80000-AEROA), Запуск и декодирование сигналов шин последовательной передачи данных (USB 2.0) (DS80000-USBA)

Серия -

DS8000

Глубина записи -

С глубиной записи 1 Гпт

Количество измерительных каналов -

С 4 измерительными каналами

Частота пропускания -

С частотой пропускания 13 ГГц

Частота дискретизации -

С частотой дискретизации 40 Гвыб/с

Тип разъема -

Цифровой

ОПИСАНИЕ

Цифровой осциллограф Rigol DS81304, относящийся к серии DS8000, является профессиональным инструментом для анализа электрических сигналов. Устройство оснащено сенсорным дисплеем диагональю 15,6 дюйма и имеет 4 измерительных канала. Осциллограф предназначен для использования в научных исследованиях, разработке и производстве электроники, а также в образовательных учреждениях, обеспечивая частоту пропускания до 13 ГГц и частоту дискретизации 40 ГГц.

Прибор обладает глубиной записи до 1 Гб, что позволяет анализировать длительные последовательности сигналов. Серия Rigol DS8000 обеспечивает полосу пропускания до 1300 МГц и поддерживает ряд функций, включая математические операции, анализ спектра, запись и воспроизведение сигналов, а также измерение параметров. Высокая точность и разрешение измерений допускают работу со сложными сигналами. Интерфейсы USB, LAN и Wi-Fi предусмотрены для подключения к внешним устройствам.

Данный осциллограф подходит для инженеров-разработчиков, исследователей и специалистов по тестированию, которым необходим точный анализ высокочастотных сигналов. Его возможности позволяют проводить глубокий анализ сигналов в задачах, требующих высокой пропускной способности и детализации, таких как отладка высокоскоростной электроники, проведение радиотехнических измерений и анализ сложных цифровых схем.

Модель DS81304 имеет вес 28 кг. Продукция Rigol известна своей надёжностью и долговечностью. Детальная комплектация и условия поставки уточняются у производителя или поставщика, но стандартно включает необходимые аксессуары для начала работы с устройством.
