Опция анализа модуляций ASK/FSK RIGOL для анализаторов спектра RSA3000E RSA3000E-ASK/FSK

Опция Rigol RSA3000E-ASK/FSK предназначена для расширения функционала анализаторов спектра серии Rigol RSA3000E. Она позволяет выполнять углубленный анализ амплитудной (ASK) и частотной (FSK) модуляций, что критически важно для разработки, тестирования и отладки беспроводных систем и устройств, использующих эти типы модуляции.

Данная опция поддерживает широкий спектр модуляций, включая 2ASK, 4ASK, 2FSK, 4FSK и 8FSK. Она обеспечивает возможность создания диаграмм созвездий, вывода спектра в реальном времени, выполнения проверки по времени/символам, а также формирования списков и диаграмм ошибок. Это позволяет инженерам получать детальную информацию о качестве и характеристиках модулированных сигналов.

Опция Rigol RSA3000E-ASK/FSK также включает функции проверки сигналов по предустановленным отраслевым стандартам, таким как Bluetooth, DECT и APCO 25. Это значительно упрощает процесс соответствия устройств этим стандартам и ускоряет процесс разработки. Активация опции производится программным кодом, что обеспечивает гибкость и удобство использования.

Эта опция будет полезна инженерам-разработчикам, специалистам по тестированию и отладке беспроводных систем, а также исследователям, работающим с различными типами цифровых модуляций. Она предоставляет мощный инструментарий для глубокого анализа сигналов и повышения эффективности работы с анализаторами спектра Rigol RSA3000E.

• Поддерживаемые типы модуляций: ASK (2ASK, 4ASK), FSK (2FSK, 4FSK, 8FSK);
• Проверка битовых последовательностей (BER тест);
• Проверка сигналов по предустановленным стандартам: Bluetooth, DECT, APCO-25;

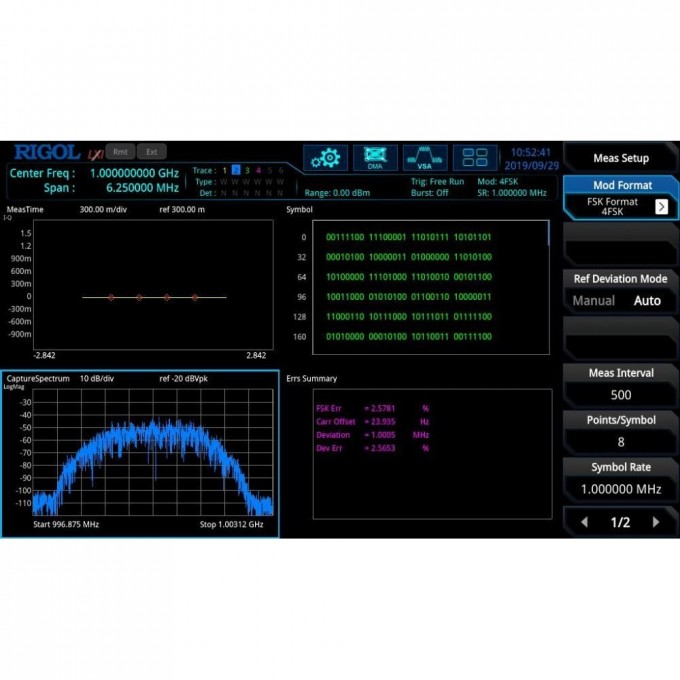

• Возможность создания диаграмм созвездий;
• Вывод спектра в реальном времени;
• Выполнение проверки по времени/символам;
• Создание списка ошибок;
• Формирование диаграммы ошибок;
• Активация программным кодом.
